多功能會議廳以其功能的多樣性(如：會議廳，視頻會議廳，報告廳，學術討論廳，培訓廳、演出廳等)，特別適合我國國情需要，并在這幾年的時間得到迅速普及應用。在初期的建設投入上可能要高於單一功能的投資建設，并且從技術的角度上來看，對系統在設計和施工上都有一定的技術復雜度，遠比一般單個性質場所更要有技術性，是能體現一個公司綜合技術實力的場所，它整合了音響擴聲系統 、會議討論系統、同聲傳譯系統、投票表決系統、自動跟蹤攝像系統、多媒體視頻系統以及網絡視頻會議系統、現場演出燈光系統、集中控制等多個子系統;在無線觸摸屏操控下，通過集成控制系統將以上各子系統與整個環境有機的結合成為一個整體，實現了空間視聽系統的智能化管理。

　　一、概述

　　根據多功能會議廳日常工作的需要為基礎，本著安全、、節能、快捷的原則及信息產業高速發展的需要，結合建設單位的實際需要，以有關標準為依據，同時考慮到投資規模和建設成本的合理性與經濟性，遵循成熟、可靠、實用的原則，需要建設多媒體會議系統。多媒體會議系統是現代高科技運用的成果，集合了多媒體音頻、視頻和控制等多種方式，給報告，學術交流會議等信息交流和溝通創造率的智能化環境。

　　二、多功能會議廳空間視聽系統需求分析

　　1、滿足演講、講座、培訓、演示、報告、學術交流等多功能需要;

　　2、滿足會議、討論等方面的需要;

　　3、滿足卡拉OK、娛樂聯歡活動等需要。

　　根據用戶的使用需要，設計多功能會議廳數間。

　　力爭做到：會議系統5-10年不落后，遵循：數字網絡化、智能化、統一管理化等原則，以成熟技術、產品為前提，充分體現：適當超前的性、大的系統安全、穩定和可靠性、智能簡單的可操作性、任意簡便的升和可擴展性等能力。

　　三、多功能會議廳空間視聽系統總體設計思想

　　此多媒體會議系統將按照性、穩定性、經濟性和可維護性的原則進行方案設計，下面是總體設計依據、原則、目標。

　　3.1、設計依據

　　1)弱電建筑規劃圖;

　　2)有關建設規范，具體如下：

　　《廳堂擴聲系統設計規范》(GB50371-2006);

　　《劇場、電影院和多用途廳堂建筑聲學設計規范》(GB/T 50356–2005);

　　《廳堂擴聲特性測量方法》(GB4959-95);

　　《廳堂音頻擴聲系統設備互連的優選電氣配接值》(SJ2112-82);

　　《客觀評價廳堂語言可懂度的RASTI法》(GB/T14476-93);

　　《民用建筑電氣設計規范》(JGJ/T16-92);

　　《語言清晰度指數的設計方法》(GB/T15485);

　　《電聲系統設備互聯的優選電氣配接值》(SJZ112-86);

　　《聲學語言清晰度測試方法》GB/T15508-1992

　　《電氣裝置安裝工程施工及驗收規范》(GBJ/232-92);

　　《視聽系統設備互連用連接器的應用》GB/T15644-95

　　《視聽、視頻和電視系統中設備互連的優選配接值》GB/T15859-1995

　　《基于IP網絡的視訊會議系統設備互通技術要求》GB/T21640-2008

　　《電子計算機房設計規范》GB/T50174-93

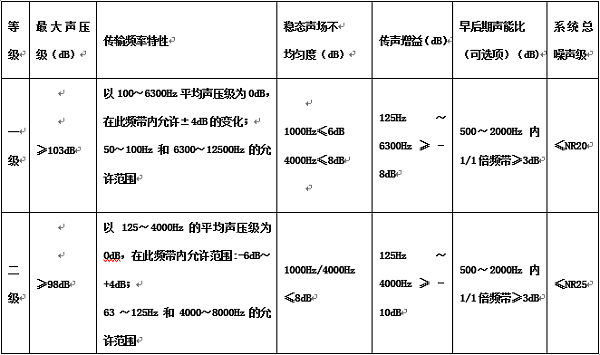

　　3.2、聲學特性指標

　　【多用途類】

　　性：采用的系統結構應該是的、開放的體系結構，和系統使用當中的科學性。

　　實用性：能夠大限度的滿足實際工作的要求，把滿足用戶的業務管理作為要素進行考慮，采用集中管理控制的模式。按照實際需要來設計相應的系統，在滿足功能要求和技術指標要求的基礎上盡量簡化設計，堅持實用化，充分滿足用戶的需要。

　　可擴從充性、可維護性：要為系統以后的升預留空間，系統維護是整個系統生命周期中所占比例大的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。工程應有良好的整體視聽效果，適當?shù)娘L(fēng)格和氣派，所有產品應選用外正規廠家生產，并附有產品合格證書。

　　經濟型：在保證系統、可靠和高性能價格比的前提下，通過優化設計達到經濟性的目標。

　　高可靠性：采用系統集成設計方式，選用成熟可靠、性能穩定的設備和配件，系統關鍵部分采用冗余設計，具備一定的容錯能力及抗干擾能力，在設備選型、材料采購、施工方案中解決了防靜電問題，滿足了用戶可靠性要求。

　　易操作、易管理性：提供良好的操作界面，方便用戶操作，提高系統自動化管理能力，降低勞動強度。

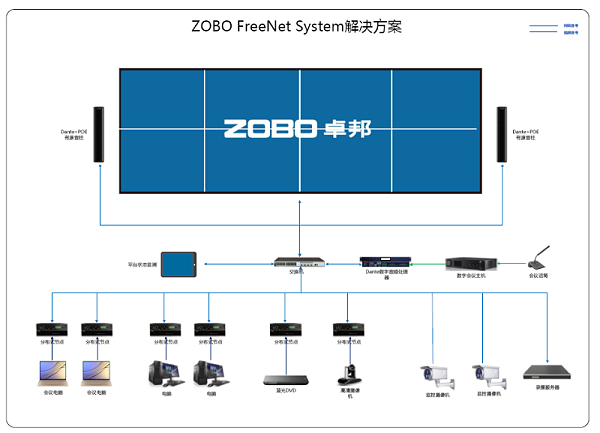

　　3.3、多功能會議廳空間視聽系統可由下列多個或者全部子系統組成:

　　1)音響擴聲系統

　　多功能會議廳的音響效果需滿足廳堂擴聲系統設計的聲學特性指標標準。在建筑聲學配合的基礎上，一般還需要通過使用擴聲設備進行音效補償，主要實現音頻信號的還原、放大。

　　2)會議討論系統

　　主要包括會議系統主機、主席單元和議席單元。通過會議討論系統在進行中大型團體會議交流時，可滿足眾多會議發言者，保證每個人發言很方便，同時又便于會議管理?？蓪崿F(xiàn)優先發言、申請發言、輪流發言、排隊發言、控制發言權等多種會議討論模式。

　　3)投票表決系統

　　在會議討論系統的每臺設備上增加投票表決功能，用來進行選舉及投票會議。其主要功能是確認代表身份，讓參會代表進行表決投票，顯示會議議程、會議背景資料和表決結果。

　　4)遠程視頻會議系統

　　遠程視頻會議系統利用通信線路實時傳送兩地或多個會議地點與會者的形象、聲音、以及會議資料圖表和相關實物的圖像等, 使身居不同地點的與會者互相可以聞聲見影, 如同坐在同一間多功能會議廳中開會一樣。

　　5)現場燈光演出系統

　　多功能廳一個重要的作用就是要兼顧一些表演、慶典、晚會等活動，而這些活動如果沒有燈光的照明、渲染、襯托的話就無法開展，所以的演出燈光系統就變得很重要了，而且根據多功能廳定位的不同燈光系統所占的比例也不同，如果以表演、晚會為主的多功能廳更應該加大演出燈光系統這方面的比例。

　　6)集中控制系統

　　控制系統集中了燈光、機械、投影及視音頻控制手段于一體，為使用者提供簡單、直接的控制方案，令使用者能方便地掌握整個空間環境各設備的狀態及功能。本系統可對多功能會議廳內各種音響設備及燈光、電動窗簾、電動投影幕、電動升降吊架等設備采用集中控制方式，以方便操作和使用。包括數字會議發言、討論設備開啟、關閉;攝像球的轉動、鏡頭控制;會議廳音響系統的開啟、關閉、音量調節;會議廳投影機、液晶顯示器的開啟、關閉;視頻矩陣的切換、選擇;會議廳照明燈光的明暗調整;液晶顯示器升降控制等。

　　7)同聲傳譯系統

　　用來進行間會議交流。使用多語種的參會代表一起開會的過程中，當使用任意一語種的代表發言時，由同聲翻譯員即時翻譯成其它語種，通過語言分配系統送達每一個參會代表前，使其可以選聽自己所懂的語言，達到多語言交流的目的。

　　8)多媒體顯示系統

　　多媒體視頻系統主要包括投影系統，輔助LED顯示系統 ，實物展示系統，智能電子白板等，以滿足現代化信息交流的需要。通過它可以把電視、DVD、電腦、攝像球、錄象機、遠程會議圖象等視頻信號進行還原和展示。

　　9)自動跟蹤攝像系統

　　可為會議提供高質量的現場視頻圖像信號資源。它能通過數字發言系統，在無人操作的情況下準確、快速地對發言人進行特寫拍攝。將采集到的視頻信號輸出給顯示系統及遠程視頻會議系統。

　　3.4、設計步驟

　　分析并掌握了多功能會議廳空間視聽系統整體的情況后，就開始提出了具體的設計方案。

　　第1步：積了解使用的需求;

　　第2步：現場實地的具體情況;

　　第3步：確定合適用戶的產品;

　　第4步：搭建解決方案;

　　第5步：通過聲學仿真軟件，反復驗證方案的可靠性，通過的技術檢驗方案有無遺漏;

　　第6步：將方案完整提交給用戶。

　　四、功能表設計

　　各多功能會議廳功能需求不一樣，設備安裝均滿足與裝潢的協調，美觀、整潔。
