1 總 則

　　1.0.1 為了提高會議電視會場系統的服務質量，保證良好的視聽條件，使會議電視會場系統工程設計符合會議電視系統的整體性能要求，對會議電視會場的音頻、視頻、燈光等系統及設施提出技術要求，制定本規范。

　　1.0.2 本規范適用于會議電視會場系統的新建、改建和擴建工程的設計。

　　1.0.3 會議電視會場系統工程設計應保證系統安全、穩定、環保，做到技術、經濟適用、操作簡便、節約資源、利于發展。

　　1.0.4 會議電視會場系統工程的設計，除應符合本規范外，尚應符合現行有關標準的規定。

2 術 語

　　2.0.1 會議電視系統 videoconference system

　　利用遠程多媒體傳輸技術，將多個會場系統的聲音、圖像、數據信息通過編解碼器和傳輸網絡實時傳輸，實現交互可控的電視電話會議的系統。

　　2.0.2 會議電視會場系統 hall system of videoconference

　　能對本會場進行聲音拾取、擴聲和圖像攝取、顯示，并能實時向遠端會場發送本會場信息，以及播放和顯示遠端會場傳送的聲音、圖像、數據等多媒體信息的系統。

　　2.0.3 大聲壓 maximum sound pressure level

　　擴聲系統在會場內各測量點產生的大穩態有效值聲壓的平均值。

　　2.0.4 傳輸頻率特性 transmission frequency characteristic

　　擴聲系統在穩定工作狀態下，會場內各測量點穩態聲壓的平均值相對于擴聲設備輸入端的電平的幅頻響應。

　　2.0.5 大可用增益 maximum available gain

　　會場擴聲系統在聲反饋臨界狀態時的增益減去6dB的值。

　　2.0.6 傳聲增益 transmission gain

　　擴聲系統在大可用增益狀態時，會場內各測量點穩態聲壓平均值與擴聲系統傳聲器處穩態聲壓的差值。

　　2.0.7 聲場不均勻度 sound distribution

　　會場內各測量點的穩態聲壓的大差值。

　　2.0.8 擴聲系統語言傳輸指數 speech transmission index for public address(STIPA)

　　指語言傳輸指數法在某些條件下的一種簡化形式，表示與可懂度有關的語言傳輸質量，適用于評價會場擴聲系統的語言傳輸質量的客觀評價法。

　　2.0.9 總噪聲 total noise level

　　擴聲系統在大可用增益工作狀態下，無有用聲信號輸入時，會場內各測量點測得的各頻帶的噪聲聲壓的平均值，以NR曲線評價。

　　2.0.10 前投影 front screen projection

　　圖像被投影在光反射屏的觀眾一側的投影方式。

　　2.0.11 背投影 rear screen projection

　　圖像投影通過透射屏到達觀眾一側的投影方式。

　　2.0.12 等離子顯示器(屏) plasma display panel(PDP)

　　利用氣體放電產生的等離子體引發紫外線，來激發紅、綠、藍熒光粉，發生紅、綠、藍三種基色光，在其玻璃平板上形成彩色圖像的顯示器(屏)。

　　2.0.13 液晶顯示屏 liquid crystal display(LCD)

　　外加電壓使液晶分子取向改變，以調制透過液晶的光強度，產生灰度或彩色圖像的顯示器。

　　2.0.14 陰射線管顯示器 cathode ray tube display(CRT)

　　由電子束器件構成，從電子槍發射電子束轟擊涂有熒光粉的玻璃面(熒光屏)實現電子與色彩轉換，重現圖像的顯示器。

　　2.0.15 顯示屏亮度 luminance

　　在顯示屏法線方向觀測的任一表面單位投影面積上的發光強度。

　　2.0.16 亮度均勻性 uniformity of luminance

　　顯示屏各區域相互之間亮度一致性的程度。

　　2.0.17 圖像對比度 picture contrast ratio

　　同一圖像畫面中亮區與暗區平均亮度(或平均照度)的比。

　　2.0.18 圖像清晰度 picture definition

　　人眼能察覺到的圖像細節清晰程度，用電視線表示。

　　2.0.19 色域覆蓋率 colour domain coverage ratio

　　在CIE1976均勻色度空間(u'，υ')，顯示設備顯示的色域面積(即三基色R、G、B三角形的面積)占均勻色度空間(u'，υ')全部可見光譜(從380nm至780nm)所對應面積(O.1952)的百分比。

　　2.0.20 水平視角 horizontal viewing angle

　　當顯示屏水平方向的亮度為其水平方向法線處亮度的一半時，該觀察方向與其法線的夾角為水平左視角或水平右視角，水平左視角和水平右視角夾角之和表示水平視角。

　　2.0.21 垂直視角 vertical viewing angle

　　當顯示屏垂直方向的亮度為其垂直方向法線處亮度的一半時，該觀察方向與其法線的夾角，為垂直上視角或垂直下視角，垂直上視角和垂直下視角夾角之和表示垂直視角。

　　2.0.22 三基色熒光燈 three—band fluorescent lamp

　　由紅、綠、藍譜帶區域發光的三種稀土熒光粉制成的熒光燈。

　　2.0.23 照度 illuminance

　　表面上一點的照度是入射在包含該點面元上的光通量除以該面元面積之商。

　　2.0.24 色溫 colour temperature

　　當某一種光源(熱輻射光源)的色品與某一溫度下的輻射體(黑體)的色品相同時，輻射體(黑體)的溫度。

　　2.0.25 顯色性 colour rendering

　　照明光源對物體色表的影響，該影響是由于觀察者有意識或無意識地將它與參比光源下的色表相比較而產生的。

　　2.0.26 顯色指數 colour rendering index

　　在具有合理允差的色適應狀態下，被測光源照明物體的心理物理色與參比光源照明同一色樣的心理物理色符合程度的度量。

　　2.0.27 眩光 glare

　　由于視野中的亮度分布或亮度范圍的不適宜，或存在的對比，以致引起不舒適感覺或降低觀察細部或目標的能力的視覺現象。

　　2.0.28 燈具效率 luminaire efficiency

　　在同等條件下，燈具發出的總光通量與燈具內所有光源發出的總光通量之比，也稱燈具光輸出比。

3 會議電視會場系統的工程設計

　　3.1 一般規定

　　3.1.1 會議電視會場系統的工程設計應滿足與遠端會場的交互功能。

　　3.1.2 會議電視會場系統應包括音頻系統、視頻系統和燈光系統。會議電視會場系統工程設計應符合下列規定：

　　1 音頻系統應保證會場有足夠大的聲壓，聲音應清晰、聲場應均勻。

　　2 視頻系統應保證會場圖像清晰。

　　3 燈光系統應保證會場照度、色溫。

　　3.1.3 會議電視會場系統從工程設計開始，應與建筑結構設計、建筑聲學設計、裝飾裝修設計和其他有關工程設計密切配合。

　　3.1.4 會議電視會場音頻系統中，模擬信號傳輸?shù)碾姎饣ミB優選配接值，應符合現行標準《聲系統設備互連的優選配接值》GB/T 14197的有關規定。系統設備之間宜采用平衡傳輸方式。

　　3.1.5 會議電視會場視頻系統中，模擬信號傳輸?shù)碾姎饣ミB優選配接值，應符合現行標準《視聽、視頻和電視系統中設備互連的優選配接值》GB/T 15859的有關規定。

　　3.1.6 會議電視會場系統所采用設備的性能指標及技術要求應協調一致，單機指標應優于本規范第4章的要求。

　　3.1.7 會議電視會場燈光系統除應執行本規范的規定外，尚應符合現行標準《建筑照明設計標準》GB 50034的有關規定。

　　3.1.8 會議電視會場的各種吊裝設備和吊裝件必須有可靠的安全保障措施。

　　3.1.9 會議電視會場系統工程設計應提供完整的圖紙及說明文件，并應包括系統配置清單、原理框圖、設備布置圖和管線圖等。

　　3.2 音頻系統

　　3.2.1 音頻系統應由傳聲器、音源、揚聲器、調音臺、周邊音頻設備、功率放大器、監聽、錄音設備和編解碼器等組成。

　　3.2.2 傳聲器及音源的配置應符合下列規定：

　　1 應配置會議用指向性傳聲器，傳聲器數量宜以會議主持人和發言者的人數確定，并應有備份。

　　2 傳聲器的指向性、頻率響應、等效噪聲和過載聲壓等要求，應符合現行標準《傳聲器通用技術條件》GB/T 14198的有關規定。

　　3 傳聲器應采用平衡輸出方式，并應使用音頻屏蔽電纜連接。

　　4 宜配置錄音機、激光唱機等音源設備。

　　3.2.3 揚聲器系統的設置應符合下列規定：

　　1 揚聲器系統應根據會場的體形結構、容積、裝飾裝修進行語言清晰度和聲場分布設計，確定揚聲器系統的數量、參數、方位。

　　2 揚聲器系統可設置主揚聲器和輔助揚聲器，并應符合本規范第4.1.1條的規定。

　　3 主揚聲器應設置在會場主席臺或主屏幕顯示器附近，并應滿足系統聲像一致要求。

　　4 輔助揚聲器宜設置在會場頂棚或側墻上，并在其傳輸通路中宜配備電子延時設備。

　　5 當會場設置主席臺時，宜設置主席臺返聽揚聲器系統。

　　6 揚聲器采用流動方式時，支架應穩重結實。

　　7 揚聲器系統宜采用計算機輔助設計。

　　3.2.4 調音臺、周邊音頻設備的配置應符合下列規定：

　　1 調音臺應根據功能要求配置帶分組輸出的設備，輸入、輸出通道應有備用端口。

　　2 調音臺周邊應按需要配置分配器、均衡器、反饋抑制器、延時器等設備。

　　3 周邊音頻設備可采用數字音頻處理設備，數模接口宜匹配。

　　4 根據功能要求，應配置音頻矩陣切換器，并應有備用端口。

　　5 音頻矩陣切換器與視頻矩陣切換器應具同步切換功能。

　　3.2.5 功率放大器的配置應符合下列規定：

　　1 功率放大器應根據揚聲器系統的數量、功率等因素配置。

　　2 功率放大器額定輸出功率不應小于所驅動揚聲器額定功率的1.50倍。

　　3 功率放大器輸出阻抗及性能參數應與被驅動的揚聲器相匹配。

　　4 功率放大器與揚聲器之間連線的功率損耗應小于揚聲器功率的10%。

　　3.2.6 監聽、錄音設備的配置應符合下列規定：

　　1 在控制室內應配置有源監聽音箱，并應與會場的聲音變化量相一致。

　　2 在編解碼器的輸入端口，宜配置單獨的音量電平表。主會場的總控室宜配置多路音量電平表。

　　3 系統宜配置錄音設備。

　　3.2.7 編解碼器應符合下列規定：

　　1 編解碼器應具有回聲抑制功能。當其不具備回聲抑制功能時，應單獨配置回聲抑制器。

　　2 編解碼器的音頻端口為非平衡端口時，宜將非平衡轉換至平衡。

　　3 編解碼器與音頻電路接口之間，應電平匹配。

　　4 應根據編解碼器的音頻端口類型，配置性能相匹配的傳輸電纜。

　　3.3 視頻系統

　　3.3.1 視頻系統應由攝像機、信號源、屏幕顯示器、切換控制、監視、錄像編輯和編解碼器等組成。

　　3.3.2 攝像機及信號源的設置應符合下列規定：

　　1 會場應設置至少2臺攝像機，并應分別用于攝取發言者圖像和會場全景。攝像機宜選用清晰度高的產品。

　　2 攝像機應根據會場的大小和安裝位置配置變焦鏡頭。

　　3 攝像機宜配置云臺及攝像機控制設備。云臺支承裝置應牢固、平穩。

　　4 攝像機傳輸電纜在5.50MHz衰減大于3dB時，應配置電纜補償器。

　　5 宜配置放像機、播放器、圖文攝像機等視頻信號源設備，其性能指標應符合系統整體技術指標要求。

　　6 當會場需要顯示計算機圖像信號時，應設置計算機圖像信號輸入接口，接口數量、位置應根據系統功能確定。

　　3.3.3 屏幕顯示器的設置應符合下列規定：

　　1 在會場應設置至少2臺屏幕顯示器，并應分別用于顯示本端會場和遠端會場的圖像或數據信息。

　　2 屏幕顯示器的設置應根據會場的形狀、大小、高度等具體條件，使參會者處在屏幕顯示器視角范圍之內。屏幕顯示器大小應按下式計算：

　　3 屏幕顯示器與參會者之間應無遮擋，應使參會者能清晰地觀看到屏幕內容。

　　4 在海拔高度小于或等于2200m時，可采用PDP、LCD、CRT、投影等顯示器;當海拔高度大于2200m時，不得采用PDP顯示器。

　　5 當采用前投影時，投影機應低噪聲。

　　6 會場不宜采用有縫的視頻拼接顯示墻。

　　7 為主席臺人員設置的顯示器，應采用PDP、LCD、CRT，并宜落地安裝，高度不應遮擋參會者的視線。

　　3.3.4 切換控制設備的配置應符合下列規定：

　　1 會場攝像機為2臺及以上時，宜配置同步切換設備，并應選擇佳畫面同步播出。

　　2 當一路視頻信號需要同時分送至幾個接收點時，應配置視頻分配器。

　　3 當幾路視頻信號需要選送至一個接收點時，應配置視頻切換器。

　　4 當同時輸入輸出多路視頻信號，并對視頻信號進行切換選擇時，應配置視頻矩陣切換器，并應有備用端口。

　　5 視頻切換控制設備的輸入輸出端口應與編解碼器、屏幕顯示器等接口相匹配。

　　6 當系統具有計算機圖像信號傳輸功能時，應根據圖像信號的分辨率配置性能相符的分配器、切換器或矩陣切換器。

　　7 傳輸電纜的距離應根據信號的傳輸方式和信號的分辨率確定，并應符合現行標準《視頻顯示系統工程技術規范》GB50464的有關規定。

　　8 當需要疊加會標、通知等圖文要求時，應配置字幕機。

　　9 視頻系統中的主要設備應采用同一時鐘、同步切換。

　　3.3.5 監視、錄像編輯設備的配置應符合下列規定：

　　1 在攝像機、信號源、切換設備輸出等端口處，宜配置監視器，其性能指標應符合系統整體指標要求。

　　2 當監視多路圖像信號時，宜采用大屏幕多畫面顯示設備。

　　3 系統宜配置錄像機、刻錄機等錄像編輯設備，其性能指標應符合系統整體指標要求，并應符合不間斷錄像的要求。

　　3.3.6 編解碼器的配置應符合下列規定：

　　1 應根據編解碼器的視頻端口類型，選配性能相匹配的傳輸電纜。

　　2 當在會議電視系統傳輸帶寬以內設置網絡管理系統時，其控制信號宜采用分控制方式，并應由網絡管理系統統一管理。

　　3 當在會議電視系統傳輸帶寬以外設置網絡管理、數據傳輸?shù)葍?nèi)容時，應根據功能需要單獨設計。

　　3.4 燈光系統

　　3.4.1 燈光系統應由光源、燈具、調光、控制系統等組成。

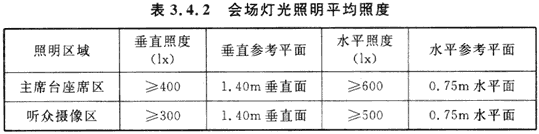

　　3.4.2 會場燈光照明平均照度應符合表3.4.2的規定。

　　3.4.3 光源、燈具的設計應符合下列規定：

　　1 光源的顯色指數Ra應大于或等于85。

　　2 光源的色溫應為3200K、4000K或5600K，并應使所有光源的色溫一致。

　　3 光源應采用發光效能高、壽命長的產品。

　　4 燈具應配置效率高的產品，亮度宜具有連續可調功能。

　　5 在主席臺坐席區和會場排坐席區宜設置面光燈。

　　6 燈具的外殼應可靠接地。

　　7 燈具及其附件應采取防墮落措施。

　　8 當燈具需要使用懸吊裝置時，其懸吊裝置的安全系數不應小于9。

　　9 燈具的電氣、機械、防火性能應符合現行標準《燈具一般安全要求與試驗》GB 7000.1、《舞臺燈光、電視、電影及攝影場所(室內外)用燈具安全要求》GB 7000.15的有關規定。

　　3.4.4 調光、控制系統的設計應符合下列規定：

　　1 系統應能實現分區控制，并宜將部分分區設置具有調光功能。

　　2 燈具應根據光源的不同配置相應的調光設備。

　　3 當調控設備較多時，宜設置單獨燈光控制室或機房。

　　4 采用可控硅調光設備的電源時，應與會場音頻、視頻系統中的設備電源分開設置，并應采取必要的防止干擾視、音頻設備的措施。

　　5 調光設備的金屬外亮應可靠接地。

　　6 燈光電纜必須采用阻燃型銅芯電纜。

　　3.5 設備布置

　　3.5.1 攝像機的布置應符合下列規定：

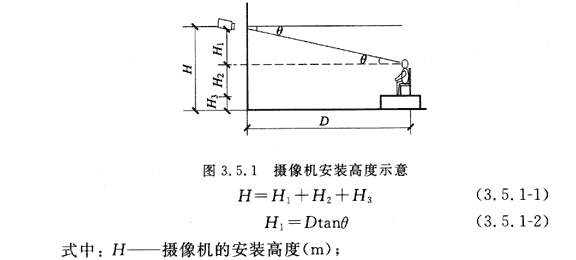

　　1 攝像機的安裝高度宜按下列公式確定(圖3.5.1)：

　　2 攝取發言者圖像的主攝像機垂直攝像角宜小于或等于10°，水平左攝角或水平右攝角宜小于或等于45°。

　　3 攝取會場全景或局部場景的輔助攝像機宜根據會場的規模和布置設置。

　　4 攝像機的圖像畫面內不應有燈具、前投影等遮擋畫面的物體，并應避免強光直射干擾。

　　5 攝像機可采用固定安裝或流動安裝方式。

　　6 當攝像機在墻面固定安裝時，攝像機的安裝高度宜小于或等于2.50m;當攝像機吊掛安裝時，攝像機底部高度宜大于或等于2.20m。

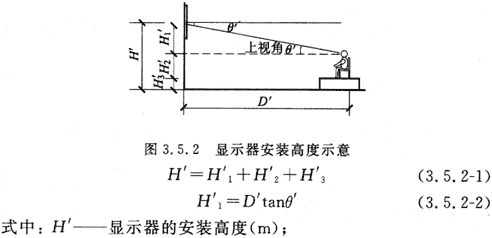

　　3.5.2 PDP、LCD、CRT顯示器的布置應符合下列規定(圖3.5.2)：

　　1 會場主顯示器的墻裝高度宜按下列公式計算確定：

　　2 參會者與會場主顯示器屏幕垂直觀看角宜小于或等于20°，與會場主顯示器屏幕水平觀看角應小于主屏幕顯示器的水平視角參數。

　　3 主顯示器的底邊離地面高度宜大于或等于參會者坐姿平均身高和主席臺高度之和。

　　4 會場輔助顯示器宜根據會場的規模和布置設置;當顯示器吊掛安裝時，顯示器底部距地面宜大于或等于2.20m。落地顯示器宜配置垂直觀看角可調節的活動支架，并應使其法線方向?qū)?zhǔn)觀看者。

　　5 顯示器屏幕前應避免直射光、眩光的影響。

　　3.5.3 投影機的布置應符合下列規定：

　　1 會場投影機屏幕的布置宜符合本規范第3.5.2條的規定。

　　2 投影機與屏幕的投射距離應根據屏幕尺寸、投影機和鏡頭參數確定。

　　3 當投影機吊掛安裝時，機架底部距地面宜大于或等于2.20m。

　　3.5.4 揚聲器的布置應符合下列規定：

　　1 揚聲器系統應按聲場設計的位置、高度、角度布置。

　　2 揚聲器系統的布置和傳聲器位置應避免產生反饋嘯叫，并應使傳聲器指向性的正向主軸置于揚聲器主軸輻射角之外。

　　3 固定墻面安裝的揚聲器與墻面、側墻的距離宜大于200mm。當?shù)鯍彀惭b時，揚聲器底部距地面宜大于或等于2.20m。

　　3.5.5 燈光的布置應符合下列規定：

　　1 主席臺面光燈的布置應投射座席處，投射夾角與主席臺座席處的1.40m水平面的角度宜為45°～50°。

　　2 主席臺背景墻的垂直照度宜為主席臺垂直照度的40%～60%;會場墻面的垂直照度應小于會場垂直照度的50%。

　　3 前投影屏幕區的垂直照度應小于主席臺垂直照度的20%。

　　3.5.6 桌椅的布置應符合下列規定：

　　1 會場桌椅布置宜采用排桌式，并宜按主席臺每人不小于1500mm×900mm、參會席每人不小于1500mm×700mm的使用空間布放。

　　2 在主席臺、發言席、參會排座席附近應根據功能需要分別設置接線盒和電源插座。

　　3.5.7 控制室的布置應符合下列規定：

　　1 控制室設備應安裝在控制臺、設備機柜內，控制臺、設備機柜應符合現行標準《電子設備機械結構》GB/T 19520的有關規定。

　　2 系統的操作宜通過控制臺實現，其布放位置應符合系統的操作流程和使用功能要求。

　　3 控制臺布局、尺寸和臺面及座椅的高度，應符合現行標準《電子設備控制臺的布局、型式和基本尺寸》GB/T 7269的有關規定。

　　4 控制臺正面與墻面的凈距不應小于1500mm，背面與墻面的凈距不宜小于800mm。機柜背面與墻面的凈距不宜小于800mm?？刂剖覂?nèi)主要走道寬度不應小于1500mm，次要走道寬度不應小于800mm。

　　5 監視器屏幕應背向自然光布置。

　　6 在地震區域內，設備安裝應進行抗震加固，并應符合現行行業標準《電信設備安裝抗震設計規范》YD 5059的有關規定。

　　3.6 電纜敷設

　　3.6.1 會場內傳輸電纜宜采用金屬管道暗敷的方式布放;在控制室、機房內應采用金屬線槽或設置橋架的方式布放。

　　3.6.2 傳輸電纜與具有強電磁場的電氣設備之間應保持必要的間距。當采用金屬線槽或管道敷設時，線槽或管道應保持連續的電氣連接，并在兩端應有良好的接地。

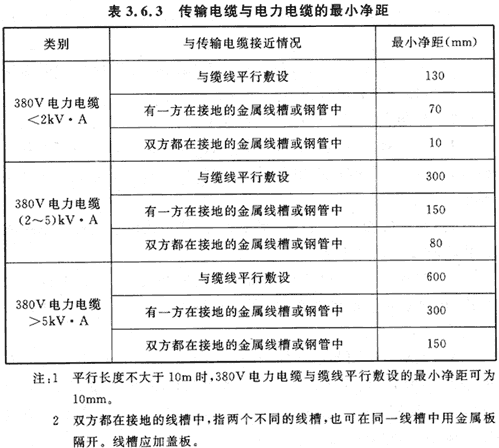

　　3.6.3 傳輸電纜與電力電纜的小凈距應符合表3.6.3的規定。

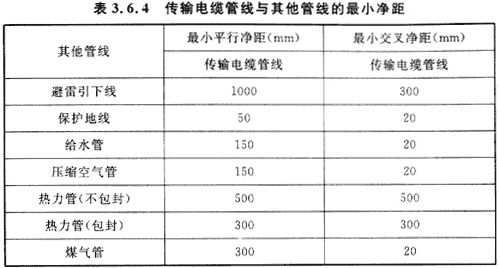

　　3.6.4 傳輸電纜管線與其他管線的小凈距應符合表3.6.4的規定。

　　3.6.5 管線路由應短捷、安全可靠、施工維護方便。

　　3.6.6 管道內穿放電纜的截面利用率應為25%～30%，線槽布放電纜的截面利用率不應超過50%。

4 會議電視會場系統的性能指標

　　4.1 音頻系統的性能指標

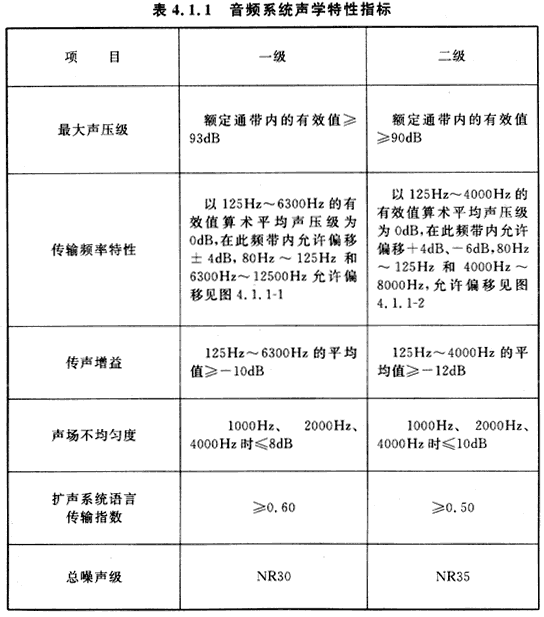

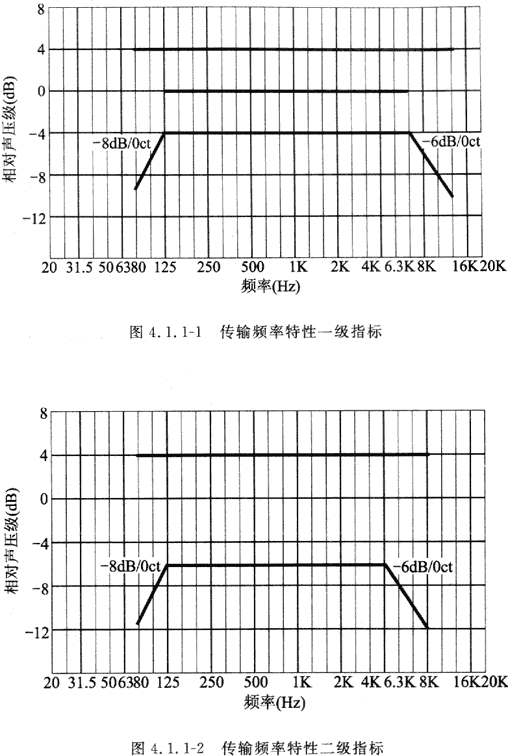

　　4.1.1 音頻系統聲學特性指標應符合表4.1.1的規定。

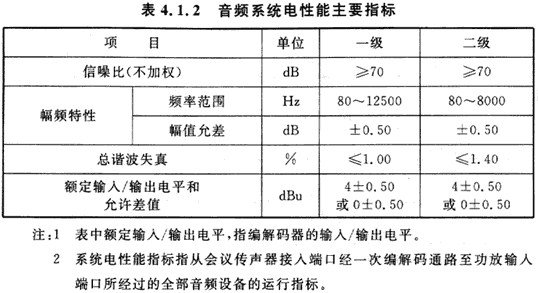

　　4.1.2 音頻系統電性能主要指標應符合表4.1.2的規定。

　　4.2 視頻系統的性能指標

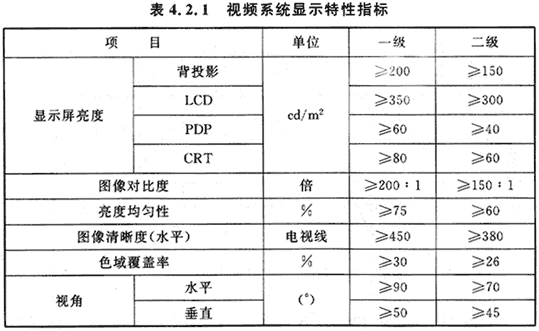

　　4.2.1 視頻系統顯示特性指標應符合表4.2.1的規定。

　　注：1 測量時環境照度應小于100 lx。

　　2 顯示屏亮度在測量時采用“有用平均亮度”，即用平場信號得到的大亮度值。

　　3 圖像清晰度指從攝像機經一次編解碼通路至屏幕顯示器所經過的全部視頻設備的運行指標。

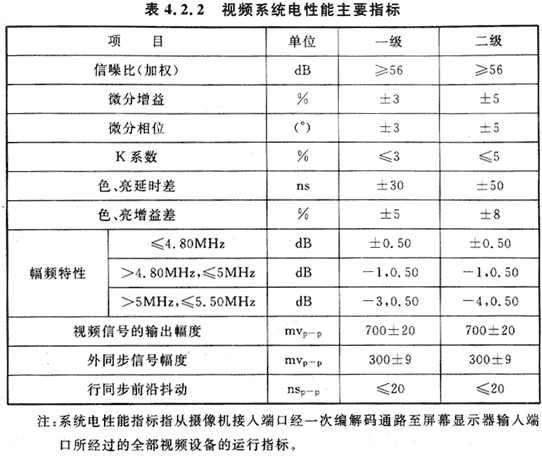

　　4.2.2 視頻系統電性能主要指標應符合表4.2.2的規定。

5 會議電視會場環境

　　5.1 房屋建筑平面布置

　　5.1.1 房屋建筑宜由會場、控制室、機房等組成，并應符合下列規定：

　　1 會場面積應根據容納參會的總?cè)藬?shù)確定，可按每人平均2.20㎡計算，其體形宜為長方體，應避免在座席區存在結構立柱。

　　2 控制室面積不宜小于30㎡，當會場功能較多時，可按實際需要增加面積，也可另設調光控制室。

　　3 當系統需要設置單獨機房時，機房面積不宜小于20㎡。

　　5.1.2 建筑平面布置應符合下列規定：

　　1 控制室應與會場相鄰，控制室與會場之間的隔墻可設置單向透明玻璃觀察窗。觀察窗高度宜為800mm，寬度宜為1200mm，觀察窗底邊距地面宜為900mm。

　　2 在會場附近宜設置參會人員休息、飲水場所和衛生間等公共用房，并宜設置室外停車場地。

　　3 會場的位置應遠離噪聲源。當無法避免時，應采取隔聲和隔振措施。

　　4 較大型的會場應相應增加會場出入口和疏散通道，并應符合現行標準《建筑設計防火規范》GB 50016的有關規定。

　　5.2 建筑和裝修

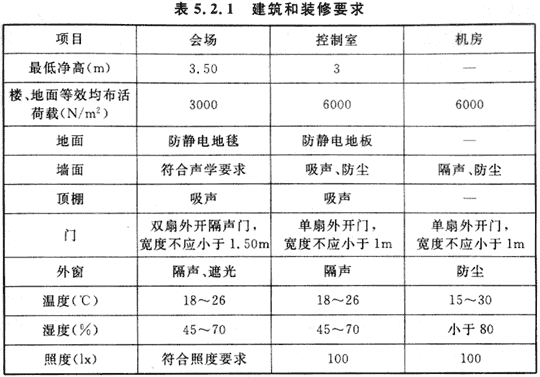

　　5.2.1 建筑和裝修要求應符合表5.2.1的規定：

　　注：垂直工作面距地面高度應為1.20m;水平工作面距地面高度應為0.75m。

　　5.2.2 裝修總體設計應符合下列規定：

　　1 會場裝修總體設計應滿足獲取佳圖像效果的要求，宜莊重、簡潔、樸素、大方。

　　2 墻面裝飾應統一色調，宜淺中色為主、雙色搭配。不應采用黑色或白色作為背景色，避免對人物攝像產生光吸收或光反射等不良效應。

　　3 桌椅、地毯的顏色宜與墻面顏色相協調，且涂漆表面應采用亞光處理。

　　5.3 建筑聲學

　　5.3.1 建筑聲學設計應符合下列規定：

　　1 建筑聲學設計應滿足語言清晰和聲場均勻的要求，并應避免出現聲聚焦、共振、回聲、多重回聲和顫動回聲等缺陷。

　　2 會場的混響時間應符合現行標準《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356中對多用途廳堂的有關規定。

　　3 會場墻面、吊頂應進行聲學設計，并應選用阻燃型吸聲材料，同時應滿足混響時間要求。

　　4 會場窗戶應采用具有吸聲效果的隔光窗簾，窗簾材料應選用阻燃型。

　　5 控制室內應做吸聲處理，中頻混響時間宜小于0.50s。

　　5.3.2 噪聲控制應符合下列規定：

　　1 會場、控制室的噪聲控制設計，應按現行標準《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356的有關規定執行。

　　2 會場背景噪聲的大小應按噪聲評價曲線表示。當音頻系統按一標準設計時，背景噪聲應小于NR30;當音頻系統按二標準設計時，背景噪聲應小于NR35。

　　3 會場門、窗的結構應結實、不易變形，并應具有密封措施。

　　4 空調設備及通風機應采取控制噪聲措施。

　　5 會場內的電器設備應采用低噪聲產品。

　　5.4 電源和接地

　　5.4.1 電源系統應按一負荷供電。當電壓波動超過-10%～5%時，應設置交流穩壓電源裝置。

　　5.4.2 音頻、視頻設備宜采用不間斷電源供電，供電容量應滿足系統全部開通時的容量。

　　5.4.3 在控制室、機房應配置專用配電箱，并應在周圍墻上均勻安裝220V三芯電源插座。

　　5.4.4 交流電源的雜音干擾電壓不應大于100mV。

　　5.4.5 保護地線應符合下列規定：

　　1 保護地線應采用三相五線制中的地線，與交流電源的零線應嚴格分開。

　　2 保護地線的接地電阻值，當設置單獨接地體時，不應大于4Ω;當采用聯合接地體時，不應大于1Ω。

　　3 保護地線的雜音干擾電壓不應大于25mV。

　　5.4.6 接地系統應采用單點接地的方式。控制臺、機柜等均應分別采用銅質導線一點接至接地體。

　　本規范用詞說明

　　1 為便于在執行本規范條文時區別對待，對要求嚴格程度不同的用詞說明如下：

　　1)表示很嚴格，非這樣做不可的：

　　正面詞采用“必須”，反面詞采用“嚴禁”;

　　2)表示嚴格，在正常情況下均應這樣做的：

　　正面詞采用“應”，反面詞采用“不應”或“不得”;

　　3)表示允許稍有選擇，在條件許可時首先應這樣做的：

　　正面詞采用“宜”，反面詞采用“不宜”;

　　4)表示有選擇，在一定條件下可以這樣做的，采用“可”。

　　2 條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。

　　引用標準名錄

　　《建筑設計防火規范》GB 50016

　　《建筑照明設計標準》GB 50034

　　《劇場、電影院和多用途廳堂建筑聲學設計規范》GB/T 50356

　　《視頻顯示系統工程技術規范》GB 50464

　　《燈具一般安全要求與試驗》GB 7000.1

　　《舞臺燈光、電視、電影及攝影場所(室內外)用燈具安全要求》GB 7000.15

　　《電子設備控制臺的布局、型式和基本尺寸》GB/T 7269

　　《聲系統設備互連的優選配接值》GB/T 14197

　　《傳聲器通用技術條件》GB/T 14198

　　《視聽、視頻和電視系統中設備互連的優選配接值》GB/T 15859

　　《電子設備機械結構》GB/T 19520

　　《電信設備安裝抗震設計規范》YD 5059

　　因篇幅有限請到資料下載 下載完整文件。

　　還可以了解更多關于會議室解決方案、產品和案例 等信息。

　　還可以了解更多關于體育場館解決方案、產品和案例 等信息。

　　還可以了解更多關于劇場劇院解決方案、產品和案例 等信息。

　　還可以了解更多關于學校教育 解決方案、產品和案例 等信息。
