1 總 則

1．0．1 為了測量廳堂及各類房間的室內混響時間，制定本規范。

1．0．2 本規范適用于語言、演出或音樂用房間，需要吸聲降噪的房間，以及有特殊音質要求的居住類建筑的房間的混響時間的測量。本規范不適用于聲學實驗室等特殊房間的混響時間的測量。本規范不適用于房間三維尺度中尺寸與小尺寸之比大于5的特殊室內空間和任一維度尺寸小于測量頻率半波長的房間的混響時間的測量。

1．0．3 室內混響時間的測量，除應符合本規范外，尚應符合現行有關標準的規定。

.

2 術語和符號

2．1 術 語

2．1．1 衰變曲線 decay curve
    聲源發聲待室內聲場達到穩態后，聲源中斷發聲，室內某點聲壓級隨時間衰變的曲線，可使用中斷聲源法或脈沖響應積分法測得。

2．1．2 混響時間 reverberation time
    室內聲音已達到穩態后停止聲源，平均聲能密度自原始值衰變到其百萬分之一(60dB)所需要的時間，單位：s?？赏ㄟ^衰變過程的(－5～－25)dB或(－5～－35)dB取值范圍作線性外推來獲得聲壓級衰變60dB的混響時間，分別記作T20和T30。

2．1．3 中斷聲源法 interrupted noise method
    激勵房間的窄帶噪聲或粉紅噪聲聲源中斷發聲后，直接記錄聲壓級的衰變來獲取衰變曲線的方法。

2．1．4 脈沖響應 impulse response
    房間內某一點發出的狄拉克(Dirac)函數脈沖聲在另一點形成的聲壓瞬時狀況。

2．1．5 脈沖響應積分法 integrated impulse response method
    通過把脈沖響應的平方對時間反向積分來獲取衰變曲線的方法。

2．1．6 空場 unoccupied state
    講演者、演員和觀眾均不在場的房間情況。

2．1．7 排演 studio state
    語言或音樂用房內無觀眾，只有演員、講演者和少量觀摩人員在場的情況，為正式演出而進行的練習表演。

2．1．8 滿場 occupied state
    觀眾上座率達80％～100％時，處于正常表演或正常使用的情況。

2．2 符 號

    dmin——傳聲器距聲源小距離，m；
    V——房間容積，m3；
    c——聲速，m/s；
    T——估計的混響時間，s；
    p——脈沖響應聲壓；
    T1——脈沖響應聲壓級曲線高于背景噪聲基線15dB處的時刻；
    t1——背景噪聲基線和脈沖響應聲壓級衰變曲線交點處的時刻；
    C——去除噪聲干擾的真實脈沖響應平方值從無窮大到t1的積分。

.

3 測量系統

3．1 室內環境

3．1．1 作為室內音質評價或聲學施工驗收而進行測量時，房間應處于正常使用條件下，主要設施應就位。
    劇院類大型廳堂，舞臺和觀眾廳之間存在防火幕時，應在防火幕升起狀態進行測量，防火幕無法升起時，應在測量報告中對防火幕狀態進行說明。
    帶有升降樂池的演出廳堂，應在測量報告中對樂池的狀態和樂池內裝修狀態進行說明。

3．1．2 作為施工期間進行的中后期測量，應在測量報告中詳細描述室內裝修和陳設狀況。

3．1．3 室內背景噪聲應滿足測量要求。測量期間存在偶發噪聲時，應在每次測量后立即觀察衰變曲線，并應確定衰變是否受噪聲影響。衰變期間受到偶發噪聲影響的測量結果應舍棄。

3．1．4 當室內因具有不同使用功能而采用可調混響設計時，應分別測量不同使用功能條件下的混響時間。

3．1．5 室內相對濕度大于90％時，應停止測量。游泳館等正常使用時高潮濕的環境可不停止測量。

3．1．6 測量期間應保證室內相對濕度和溫度的穩定。當相對濕度變化超過±10％，溫度變化超過±2℃時，應停止測量。相對濕度和溫度的測量度應分別達到±5％和±1℃。

3．2 中斷聲源法的聲源

3．2．1 聲源應為無指向性聲源。指向性和頻率特性應符合標準《聲學 建筑和建筑構件隔聲測量 第3部分：建筑構件空氣聲隔聲的實驗室測量》GB/T 19889．3-2005中第C．1．3條的規定。

3．2．2 測量過程中不得使用電火花、刺破氣球、發令槍等突發聲音作為中斷聲源法的聲源；不得使用無法立即中斷的聲源。

3．2．3 聲源的噪聲信號應采用窄帶噪聲或粉紅噪聲，在聲壓級滿足測量要求時，宜采用粉紅噪聲信號。

3．2．4 測量在使用電聲系統作為聲源條件下的室內混響時間時，可使用室內現有的擴聲系統作為替代測量聲源。

3．3 脈沖響應積分法的聲源

3．3．1 脈沖聲源應使用突發聲音。在測量頻率范圍內，傳聲器位置上脈沖聲源產生的峰值聲壓級應至少高于相應頻段內背景噪聲45dB；測量T20時，則應至少高于相應頻段內背景噪聲35dB。

3．3．2 脈沖聲的脈沖寬度應足夠小，應保證聲音在該寬度時間內傳播的距離小于房間長、寬、高中小尺寸的1/2。

3．3．3 測量聲源信號可使用揚聲器發出的長度脈沖序列信號、線性調頻信號。揚聲器指向性和頻率特性應符合標準《聲學 建筑和建筑構件隔聲測量 第3部分：建筑構件空氣聲隔聲的實驗室測量》GB/T 19889．3-2005中第C．1．3條的規定。

3．4 傳聲器和濾波器

3．4．1 混響時間測試應使用全指向性傳聲器，直徑不宜大于13mm。當傳聲器為壓力場響應型或已配置平直頻率響應無規入射校正器的自由場響應型時，其直徑可放寬至26mm。傳聲器應符合現行標準《電聲學 聲級計 第1部分：規范》GB/T 3785．1-2010中1型的規定。

3．4．2 濾波器可使用模擬濾波器或數字濾波器，倍頻程或1/3倍頻程的頻帶要求，應符合現行標準《電聲學 倍頻程和分數倍頻程濾波器》GB/T 3241的有關規定。

3．4．3 測量用濾波器應符合下列要求：
    1 中斷聲源法，B·T＞8且T＞Tdet；
    2 脈沖響應積分法B·T＞4且T＞Tdet/4。
    注：T為測量的混響時間，B為濾波器帶寬，Tdet為濾波器和測量系統電混響時間。

3．5 聲記錄設備

3．5．1 聲衰變過程或脈沖響應，可采用模擬型或數字型聲記錄設備記錄。

3．5．2 聲記錄設備應完整記錄聲衰變過程和脈沖響應，衰變前和結束后多記錄的時間，均不宜少于2s。

3．5．3 聲記錄設備不得使用有任何自動增益控制或其他抑制信噪比的電子控制。采用數字聲記錄設備，應是對聲壓變化曲線直接采樣后的數據，不得采用任何壓縮編碼處理器。

3．5．4 聲記錄設備在測量的頻帶內頻率特性容差不應超過±3dB。

3．5．5 在每個被測頻帶，聲記錄設備的動態范圍內應大于50dB。

3．5．6 聲記錄設備回放速度應等于記錄速度，誤差為±2％以內。

3．6 聲級計和聲壓級記錄儀

3．6．1 使用中斷聲源法測量時，應將傳聲器接收的或聲記錄設備回放的電信號經濾波后傳入聲級計或傳入聲壓級記錄儀，進而得到聲壓級衰變曲線。使用脈沖響應積分法測量時，應將傳聲器接收的或聲記錄設備回放的電信號經濾波后得到的脈沖響應聲壓曲線，再進行平方積分后得到聲壓級衰變曲線。

3．6．2 聲壓級衰變曲線的記錄方式可為記錄儀繪制的連續曲線，也可為數字化聲級計記錄的一系列離散采樣點。聲級計和聲壓級記錄儀的時間常數應小于且接近于在測量頻帶范圍內混響時間的1/20，且不應大于0．25s。記錄聲壓級離散點采樣的數字設備，各點時間間隔應小于聲級計時間常數的1．5倍。測量時，記錄設備應隨時進行時間刻度調整，視覺上衰變曲線斜率宜為45°。

3．6．3 中斷聲源法測量時，宜把聲級計時間常數設成不同的值以適應不同頻帶。采用粉紅噪聲源通過濾波同時獲取各頻帶的聲壓級衰變曲線時，時間常數和采樣間隔的確定應以測量頻帶范圍內短的混響時間為準。

3．6．4 聲級計或聲壓級記錄儀應具有信號過載指示。

.

4 測量方法

4．1 測量頻率

4．1．1 測量混響時間的頻率應符合下列規定：
    1 不應少于125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz等倍頻程頻率。
    2 作為文藝演出類廳堂、電影院音質驗收時，宜加測倍頻程頻率63Hz和8000Hz。

4．1．2 采用1/3倍頻程測量混響時間時，不宜少于100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1000Hz、1250Hz、1600Hz、2000Hz、2500Hz、3150Hz、4000Hz、5000Hz等1/3倍頻程頻率。

4．2 聲源位置

4．2．1 用于降噪計算和擴聲系統計算的混響時間測量時，聲源應選擇有代表性的位置，并應在檢測報告中說明聲源位置。

4．2．2 用于演出型廳堂音質驗收的混響時間測量時，在有大幕的鏡框式舞臺上，聲源位置應選擇在舞臺中軸線大幕線后3m、距地面1．5m處；在非鏡框式或無大幕的舞臺上，聲源位置應選擇在舞臺、距地面1．5m處。在舞臺區域和演奏者可能出現的區域，宜增加其他聲源的位置。不同聲源位置間距不宜小于3m。舞臺防火幕不能升起時，可將聲源移至觀眾廳一側，聲源位置應選擇在舞臺中軸線距防火幕大于1．5m處，并應在報告中說明聲源位置。

4．2．3 用于非表演型且無舞臺的房間為音質考察而進行混響時間測量時，聲源宜置于房間的某頂角，且距離三個界面均宜大于0．5m。

4．2．4 用于體育館混響時間驗收測量時，聲源宜置于場內、距地面1．5m處；用于測量電聲系統時，應采用場內擴聲系統揚聲器作為替代聲源，揚聲器工況要求應處于正常使用狀態或比賽使用狀態。

4．3 傳聲器位置

4．3．1 傳聲器應根據聽眾的耳朵高度確定，宜置于地面以上1．2m處。出現前排座椅遮擋傳聲器時，可將傳聲器升高至高于前排椅背0．15m的位置，但報告中應說明傳聲器的高度。

4．3．2 用于降噪計算和擴聲系統計算的混響時間測量時，應在房間人員主要活動區域或聽眾區域均勻布置傳聲器測點，應至少選擇3個位置。

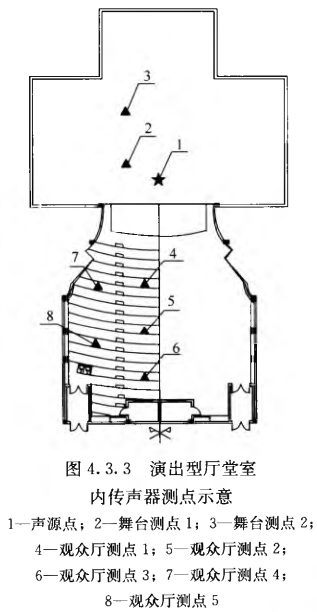

4．3．3 用于演出型廳堂音質驗收的混響時間測量時，傳聲器位置宜在聽眾區域均勻布置。房間平面為軸對稱型且房間內表面裝修及聲學構造沿軸向對稱時，傳聲器位置可在觀眾區域偏離縱向線1．5m的縱軸上及一側內的半場中選取。一層池座滿場時不應少于3個，空場時不應少于5個，并應包括池座前部1/3區域、眺臺下和邊側的座席；每層樓座區域的測點，不宜少于2個；舞臺上測點不宜少于2個(圖4．3．3)。房間為非軸對稱型時，測點宜相應增加一倍。

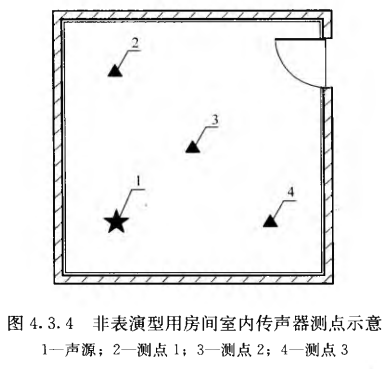

4．3．4 用于非表演型且無舞臺的房間，對其音質作考察而進行混響時間測量時，傳聲器測點位置宜置于與聲源所在房間對角線交叉的另一條對角線上，應至少3個位置，并應均勻布置(圖4．3．4)。房間尺寸較小，且無法滿足本規范第4．3．6條的規定時，可減少傳聲器測點數量。

4．3．5 用于體育館混響指標驗收測量，房間為軸對稱型時，可選擇在對稱象限內的觀眾區布置傳聲器位置，滿場時不宜少于6個，空場時不宜少于9個，并應均勻布置；房間為非軸對稱型時，測點宜按倍數相應增加。

4．3．6 傳聲器位置的小間距不宜小于2m，從傳聲器至近反射面的距離不宜小于1．2m。

4．3．7 傳聲器位置不宜靠近聲源，小距離dmin可按下式計算：

式中：dmin——傳聲器與聲源小距離，m；
           V——房間容積，m3；
           c——聲速，m/s；
           T——估計混響時間，s。

4．3．8 混響時間短的小房間，且無法滿足本規范第4．3．7條的規定時，在聲源和傳聲器之間應設置屏障消除直達聲，屏障密度宜大于5kg/㎡，表面吸聲系數宜小于0．1，面積宜大于1．5㎡。

4．4 脈沖響應積分法獲得衰變曲線

4．4．1 測量聲源可使用脈沖聲源發聲、使用傳聲器接收，直接獲得脈沖響應；也可使用揚聲器發出長度序列信號、線性調頻信號等，使用傳聲器接收，通過相關運算獲得脈沖響應。

4．4．2 脈沖響應通過帶通濾波器，平方后反向積分得出各個頻帶的衰變曲線。在背景噪聲極低時，混響衰變曲線應按下式計算：

式中：p——脈沖響應聲壓。

4．4．3 存在背景噪聲，且脈沖峰值聲壓級超過背景噪聲基線大于等于50dB以上時，可不計背景噪聲的影響，反向積分的起始點可設在脈沖響應聲壓級曲線高于背景噪聲基線15dB處。混響衰變曲線可按下式計算：

式中：T1——脈沖響應聲壓級曲線高于背景噪聲基線15dB處的時刻，t＜T1。

4．4．4 脈沖峰值聲壓級超過背景噪聲基線小于50dB以下，且背景噪聲基線聲壓級已知時，應以背景噪聲基線和脈沖響應聲壓級衰變曲線的交點作為反向積分的起始點，混響衰變曲線可按下式計算：

式中：t1——背景噪聲基線和脈沖響應聲壓級衰變曲線交點處的時刻，t＜t1；
          C——去除噪聲干擾的真實脈沖響應平方值從無窮大到t1的積分。

4．4．5 在背景噪聲級未知時，可使用一個可變的修正積分時間對脈沖響應的平方進行反向積分，修正積分時間可取混響時間估值的1/5，可按下式計算：

式中：T0——修正積分時間。

4．4．6 每個測點位置可測量一次，結果對多個測點的混響時間應取算術平均值。

4．5 中斷聲源法獲得衰變曲線

4．5．1 中斷聲源法應使用揚聲器發出窄帶噪聲信號或粉紅噪聲信號激勵房間待聲場穩定后突然中斷，應使用具有記錄功能的聲級計或聲記錄設備直接獲得聲壓級衰變曲線。

4．5．2 容積為15000m3以下的房間，聲源持續時間應大于4s。15000m3以上的房間，聲源持續時間應大于6s。

4．5．3 每個測量位置應測量三次，宜測量六次，應取混響時間的算術平均值。

4．6 使用衰變曲線計算混響時間

4．6．1 在衰變曲線衰變范圍內，應畫一條與其重合的直線。

4．6．2 作為混響時間的測量結果時，應計算T30，條件不許可時，可計算T20作為混響時間的替代測量結果，并應在測量報告中進行說明。

4．6．3 衰變曲線起始部分應高于背景噪聲的水平。計算T20時，噪聲水平應至少低于曲線的起始點35dB；計算T30時，噪聲水平應至少低于起始點45dB。衰變曲線末端應至少高于背景噪聲10dB。

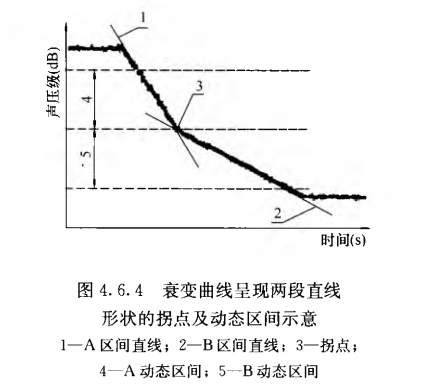

4．6．4 當衰變曲線不呈直線形狀而呈兩段折線時，應建立一個適當?shù)墓拯c連接兩段軌跡(圖4．6．4)，應計算上下兩段的斜率進而推算各自的混響時間，并應在報告中指明其動態區間。用于求斜率的A動態區間和B動態區間聲壓級衰變量不應少于10dB。

4．7 空間平均

4．7．1 空間平均的方法應為各測點測量值的算術平均。

4．7．2 普通矩形房間，應對所有聲源和傳聲器測量位置所得到的測量結果進行平均計算。計算結果應作為該房間的平均混響時間。

4．7．3 劇場、多功能廳等存在舞臺或樓座的空間，宜分別對舞臺、一層觀眾席(池座)、各層樓座所布置的測點分別進行平均計算。計算結果應作為各區域的空間平均混響時間。

4．7．4 測量原始記錄應到小數點后兩位數字。作為測量結果的平均值應四舍五入，小于等于1s時，應取小數點后2位數字；大于1s時，應取小數點后1位數字。

.

5 結果的表達

5．1 圖表及曲線

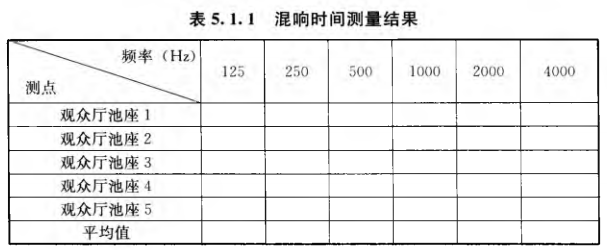

5．1．1 每個測量位置及各測量頻率的混響時間的多次測量結果平均值，應使用表格列出，不同區域應單獨列表，并應同時列出其空間平均值。測量結果列表應符合表5．1．1的規定。

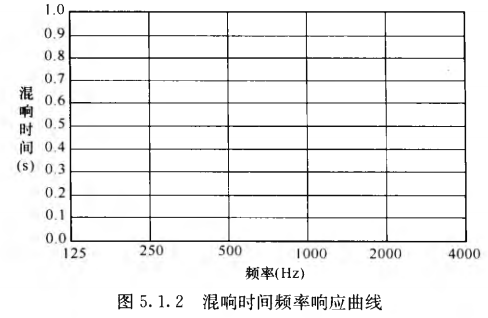

5．1．2 每個區域空間平均混響時間頻率響應應通過曲線圖繪制(圖5．1．2)。

5．1．3 繪制曲線圖時，各個點應用直線連接。橫坐標應為倍頻程線性坐標，每個倍頻程的距離宜為15mm，同時縱坐標宜使用每25mm相當于1s的線性時間坐標。在橫坐標上應注明倍頻程或1/3倍頻程的頻率。

5．1．4 具有兩種或兩種以上有聲學條件變化的使用狀態(包括可調混響設施)的房間，應將各種狀態下的測量結果分別計算和表達。

5．2 檢測報告

5．2．1 在檢測報告中，應說明所依據的標準，并應符合本規范第5．2．2～5．2．15條的規定。

5．2．2 在檢測報告中應注明測量房間的名稱及地址。

5．2．3 在檢測報告中應注明房間平面、剖面等示意圖，并應包括聲源、傳聲器位置。

5．2．4 在檢測報告中應給出房間容積，房間不封閉時，應對房間的容積的定義進行說明。

5．2．5 對于有聽眾座椅的房間，應標明座椅的數量和類型。

5．2．6 在檢測報告中應有房間墻面和頂棚的形式和材質的描述。

5．2．7 劇場、音樂廳、多功能廳以及報告廳等房間的檢測報告，應對測量時彩排、空場、滿場及在場觀眾的數量、演奏臺和樂器布置狀況進行相應說明。

5．2．8 在檢測報告中應說明是否有可變混響設備、可變吸聲裝置、電子混響增強系統等。

5．2．9 在檢測報告中應說明劇院防火簾幕和裝飾簾幕升起或降下狀態。

5．2．10 使用室內現有的擴聲系統作為替代測量聲源測量電聲系統聲源條件下的室內混響時間時，在測量報告中應包括下列內容：
    1 測量信號系統與擴聲系統的連接；
    2 擴聲系統是否含有何種有源電子混響效果設備；
    3 發聲揚聲器的布置圖。

5．2．11 在檢測報告中應說明是否有樂池的升降、是否有音樂反射罩等舞臺陳設。

5．2．12 在檢測報告中應記錄測量期間房間的溫度和相對濕度。

5．2．13 在檢測報告中應對聲源的類型進行說明。

5．2．14 在檢測報告中應說明所使用的聲源信號。

5．2．15 在檢測報告中應說明所使用的測量儀器及測量框圖。

5．2．16 在檢測報告中應說明測量機構的名稱、測量人員和測量日期。

本規范用詞說明

1 為便于在執行本規范條文時區別對待，對要求嚴格程度不同的用詞說明如下：
    1)表示很嚴格，非這樣做不可的用詞：
      正面詞采用“必須”，反面詞采用“嚴禁”；
    2)表示嚴格，在正常情況均應這樣做的用詞：
      正面詞采用“應”，反面詞采用“不應”或“不得”；
    3)表示允許稍有選擇，在條件許可時首先應這樣做的用詞：
      正面詞采用“宜”，反面詞采用“不宜”；
    4)表示有選擇，在一定條件下可以這樣做的用詞，采用“可”。

2 條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。
