　　1范圍

　　本標準規定了演岀場所擴聲用揚聲器系統的分類、要求、試驗方法、檢驗規則、標志和包裝、貯存 和運輸。

　　本標準適用于演岀場所擴聲用揚聲器系統，包括無源揚聲器系統和有源揚聲器系統。

　　注：由于線陣列揚聲器系統的主要性能測試方法標準還未制訂，與線陣列揚聲器系統相關的內容待定。

　　其他場所使用的揚聲器系統可參照?qǐng)?zhí)行。

　　2規范性引用文件

　　下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。 凡是不注日期的引用文件，其版本(包括所有的修改單)適用于本文件。

　　GB/T 191-2008 包裝儲運圖示標志(ISO 780： 1997, MOD)

　　GB/T 2828. 1-2012計數抽樣檢驗程序第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃 (ISO 2859-1： 1999, IDT)

　　GB/T 2829-2002周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗)

　　GB 8898-2011音頻、視頻及類似電子設備安全要求(IEC 60065:2005, MOD)

　　GB/T 12060. 5-2011聲系統設備 第5部分：揚聲器主要性能測試方法(IEC 60268-5： 2007, IDT)

　　GB/T 14197-2012音頻、視頻和視聽系統互聯的優選配接值

　　GB/T 15212-1994廣播及類似聲系統用連接器的應用

　　WH/T 58-2013演岀場所有源揚聲器系統主要性能測試方法

　　3術語和定義

　　下列術語和定義適用于本文件。

　　3.1無源揚聲器系統 passive loudspeaker system

　　由箱體或號筒、一個或多個揚聲器單元以及有關器件如內置分頻器、變壓器或其他無源裝置構成的 組合。

　　3.2有源揚聲器系統active loudspeaker system

　　驅動揚聲器單元的功率放大器安置在無源揚聲器系統內部的組合。

　　3. 3 揚聲器系統 loudspeaker system

　　無源揚聲器系統和有源揚聲器系統的總稱。

　　3. 4 有源揚聲器系統的小源電動勢 minimum source e. m. f of active loudspeaker system

　　有源揚聲器系統的音量控制器置于增益位置、音調控制器置于額定條件規定的位置，使輸岀聲 壓級為規定信號的聲壓級且失真不超過額定總諧波失真的源電動勢。

　　4分類和命名

　　4.1分類

　　4.1.1揚聲器系統按驅動揚聲器單元的功率放大器位置的設置應分為：無源揚聲器系統和有源揚聲器 系統。

　　4. 1.2無源揚聲器系統按分頻器位置的設置應分為：內置分頻揚聲器系統和外置分頻揚聲器系統。

　　4. 1.3無源揚聲器系統按輸入方式應分為：定阻輸入揚聲器系統和定壓輸入揚聲器系統。

　　4.2命名

　　揚聲器系統的型號及產品名稱可由制造商規定。

　　5要求

　　5.1揚聲器系統的正常使用條件

　　溫度：一15 °C~+40 °C;

　　相對濕度：≤90% ;

　　大氣壓：86 kPa?106 kPa ;

　　電源電壓：220 V ± 22 V ;

　　電源頻率：50 Hz ± 2 Hz。

　　5. 2外觀和機械質量

　　5. 2. 1外觀

　　外表應整潔，不應有明顯的機械損傷。

　　5. 2. 2機械質量

　　揚聲器系統自身的機械結構構件應牢固可靠，確保使用中的安全：

　　a) 箱體的機械結構應牢固可靠，組裝緊湊合理;

　　b) 每個機械結構構件其性(功)能應滿足產品設計要求。

　　5.3極性

　　5. 3. 1正極

　　揚聲器系統輸入端的一端相對于另一端饋以正電壓，導致?lián)P聲器單元前方聲壓的增加，規定該輸入 端為正極。

　　注：由正位移產生聲壓的增加，例如，揚聲器的膜片向傳聲器靠近。

　　5. 3. 2正極標志

　　正極宜用符號" + ”或紅色標識。

　　5.4輸入

　　5. 4. 1輸入連接器

　　輸入連接器應符合GB/T 15212-1994的規定。

　　5. 4.2信號輸入

　　5. 4. 2. 1無源揚聲器系統定阻輸入方式時：

　　a) 外置分頻揚聲器系統各頻段揚聲器的額定阻抗優選系列：4 Ω、8 Ω、16 Ω。額定阻抗值的 允差為±20%.

　　b) 內置分頻揚聲器系統的額定阻抗優選系列：4 Ω、8 Ω、16 Ω。額定阻抗值的允差為±20%。

　　5. 4. 2. 2無源揚聲器系統定壓輸入方式時的額定輸入電壓應符合GB/T 14197-2012的規定。

　　5. 4. 2. 3有源揚聲器系統的小源電動勢應符合GB/T 14197-2012的規定。

　　注：當有源揚聲器系統為數字信號輸入時，由制造商給出。

　　5.5機械噪聲的聽音檢驗

　　5. 5. 1無源揚聲器系統機械噪聲的聽音檢驗

　　在額定頻率范圍內，饋給無源揚聲器系統輸入端十分之一額定噪聲功率對應的正弦信號電壓進行聽音檢驗，不應岀現摩擦聲、機械聲或其他嚴重異常聲。

　　5. 5. 2有源揚聲器系統機械噪聲的聽音檢驗

　　在額定頻率范圍內，饋給有源揚聲器系統輸入端比額定小源電動勢小10 dB的正弦信號電壓進行聽音檢驗，不應岀現摩擦聲、機械聲或其他嚴重異常聲。

　　5.6電聲性能參數

　　5. 6. 1承受功率

　　5. 6. 1.1額定噪聲功率

　　無源揚聲器系統的額定噪聲功率的特性解釋應符合GB/T 12060.5-2011的18. 1的規定。 無源揚聲器系統的額定噪聲功率應由制造商給定。

　　5. 6. 1.2短期功率

　　無源揚聲器系統的短期功率的特性解釋應符合GB / T 12060. 5-2011的18. 2的規定。 無源揚聲器系統的短期功率應由制造商給定。

　　5. 6. 1.3長期功率

　　無源揚聲器系統的長期功率的特性解釋應符合GB / T 12060. 5-2011的18. 3的規定。 無源揚聲器系統的長期功率應由制造商給定。

　　5. 6. 1.4額定正弦功率

　　無源揚聲器系統的額定正弦功率的特性解釋應符合GB / T 12060. 5-2011的18. 4的規定。 無源揚聲器系統的額定正弦功率應由制造商給定。

　　5. 6. 2 頻率響應

　　5. 6. 2. 1頻率響應

　　揚聲器系統的頻率響應是在自由場或半空間自由場條件下，相對于參考軸和參考點的指定位置(也 可由制造商給定)，以規定的恒定電壓測得的作為頻率函數的聲壓級。

　　揚聲器系統的典型頻率響應應由制造商提供，若用戶有要求時，應符合雙方商定的包絡框。

　　5. 6. 2. 2有效頻率范圍

　　揚聲器系統的有效頻率范圍的特性解釋應符合GB / T 12060. 5-2011的21. 2. 1的規定。

　　5. 6. 2. 3額定頻率范圍

　　揚聲器系統的額定頻率范圍應由制造商給定，且應在有效頻率范圍以內。 注：額定頻率范圍為無源揚聲器系統功率試驗時所加信號頻率范圍的依據。

　　5. 6.3額定特性靈敏度(級)

　　無源揚聲器系統的額定特性靈敏度(級)的特性解釋應符合GB / T 12060. 5-2011的20. 3. 1的規定。 無源揚聲器系統的額定特性靈敏度(級)及允差應由制造商給定。允差為±2 dB?

　　5. 6. 4聲壓級

　　5. 6. 4. 1無源揚聲器系統的聲壓級為饋給無源揚聲器系統長期功率時在揚聲器系統參考軸上 距參考點1 m處的聲壓級。

　　無源揚聲器系統的聲壓級及允差應由制造商給定，允差為±3 dB?

　　5. 6. 4. 2有源揚聲器系統的聲壓級的特性解釋應符合WH/T 58-2013的3. 2的規定。

　　有源揚聲器系統的聲壓級應由制造商給定。

　　5. 6.5指向特性

　　5. 6. 5. 1指向性圖案

　　揚聲器系統的指向性圖案的特性解釋應符合GB / T 12060. 5 —2011的23. 1. 1的規定。

　　測量應選擇揚聲器系統額定頻率范圍內1 / 3倍頻程的頻率，宜包括250 Hz、500 Hz、1000 Hz、2000 Hz、4000 Hz及8000 Hz，揚聲器系統的指向性圖案應包括水平指向性圖案和垂直指向性圖案。 揚聲器系統的典型指向性圖案及允差應由制造商給定。

　　5. 6. 5. 2 覆蓋角

　　揚聲器系統的覆蓋角的特性解釋應符合GB / T 12060. 5-2011的23. 4. 1的規定。

　　若揚聲器系統的覆蓋角相對于0。軸對稱，則可表示為以頻率為橫座標，角度為縱座標的覆蓋角- 頻率響應。揚聲器系統的覆蓋角-頻率響應應包括水平覆蓋角-頻率響應和垂直覆蓋角-頻率響應。

　　揚聲器系統的典型覆蓋角-頻率響應及允差應由制造商給定。

　　5. 6. 6幅度非線性

　　5. 6. 6. 1總諧波失真

　　揚聲器系統的總諧波失真的特性解釋應符合GB / T 12060. 5-2011的24. 1. 1的規定。

　　當頻率范圍為下限頻率?500 Hz時，揚聲器系統的總諧波失真分為≤5%、≤7%二檔; 當頻率范圍為500 Hz?5 000 Hz時，揚聲器系統的總諧波失真分為≤3%、≤5%二檔。

　　5. 6. 6. 2 η次諧波失真(η =2或3)

　　揚聲器系統的"次諧波失真(η=2或3)的特性解釋應符合GB/T 12060. 5-2011的24. 2. 1的規定。 揚聲器系統的2次諧波失真和3次諧波失真應由制造商給定。

　　5. 6. 7長期輸入電壓

　　有源揚聲器系統的長期輸入電壓的特性解釋應符合WH/T 58-2013的9. 10. 1的規定。 有源揚聲器系統的長期輸入電壓應由制造商給定。

　　5. 6. 8固有噪聲級

　　有源揚聲器系統在WH/T 58-2013第5章規定的正常工作條件下，源電動勢減小至零，并將所有輸 入端短接;音量控制器置于增益位置;有音調控制的將音調控制器置于平直位置，在參考軸上距參 考點1 m處產生的聲壓級(A計權)。

　　有源揚聲器系統的固有噪聲級應由制造商給定。

　　5. 6. 9過載源電動勢

　　有源揚聲器系統在WH/T 58-2013第5章規定的正常工作條件下，頻率為1 000 Hz時，逐漸增加輸 入電壓，同時減小音量控制器的增益，使在自由場中Im處產生的聲壓級和總諧波失真等于源電動勢為 500 mv,音量控制器的增益處于時產生的聲壓級和總諧波失真，此時的輸入電壓即為過載源電動勢。

　　有源揚聲器系統的過載源電動勢應由制造商給定。

　　5. 6. 10 動態功率

　　有源揚聲器系統的動態功率的特性解釋應符合WH/T 58-2013的11. 1的規定。

　　有源揚聲器系統的動態功率應由制造商給定。

　　5.7安全要求

　　5. 7. 1有源揚聲器系統正常工作條件下的溫升

　　有源揚聲器系統正常工作條件下的溫升應符合GB 8898-2011的7. 1. 1-7. 1. 5的規定。

　　5. 7. 2絕緣電阻

　　5. 7. 2. 1無源揚聲器系統的輸入端與箱體之間的絕緣電阻不小于1 MQ -

　　5. 7. 2. 2有源揚聲器系統的絕緣電阻應符合GB 8898-2011的10. 3的規定，不小于2MQ。

　　5. 7.3抗電強度

　　5. 7. 3. 1無源揚聲器系統的輸入端與箱體之間加交流電壓應無擊穿、打火現象。

　　5. 7. 3. 2有源揚聲器系統的抗電強度應符合GB 8898-2011的10. 3的規定，無擊穿、打火現象。

　　5.8環境適應性

　　5. 8. 1振動(正弦)

　　揚聲器系統在無包裝條件下承受表1規定的振動(正弦)試驗后應符合5.2.1、5.5、5. 7.2和5. 7. 3 的技術要求。

　　表1振動(正弦)試驗

　　5. 8. 2碰撞

　　揚聲器系統在無包裝條件下承受加速度為100 m / s'±10 m / s',碰撞次數為1 000次±10次的碰撞試驗，試驗后應符合5.2.1、5.5、5. 7. 2和5. 7. 3的技術要求。

　　5. 8. 3跌落

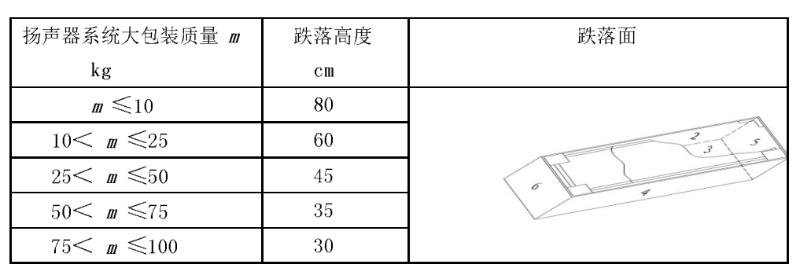

　　包裝好的揚聲器系統按表2規定的質量和高度承受五面的跌落試驗(頂面除外)，試驗后應符合

　　5. 2.1、5.5、 5. 7. 2和5. 7. 3的技術要求。

　　表2跌落試驗

　　6試驗方法

　　6. 1總則

　　本標準除下列試驗方法外，如果同等的結果能用其他測量方法獲得，所用的詳細方法應同測量結果 一起給岀。

　　6. 2外觀和機械質量

　　6. 2. 1外觀

　　目測檢查。

　　6. 2. 2 機械質量

　　目測和查閱產品技術文件。

　　6. 3極性

　　6. 3. 1正極

　　正極的檢測應符合GB / T 12060. 5-2011的14. 2. 3的規定。

　　6. 3. 2正極標志

　　目測檢查。

　　6. 4輸入

　　6. 4. 1輸入連接器

　　目測檢查。

　　6. 4. 2信號輸入

　　6. 4. 2. 1無源揚聲器系統定阻輸入方式時的輸入阻抗

　　a) 外置分頻揚聲器系統各頻段揚聲器的輸入阻抗的檢測應符合GB/T 12060. 5-2011的16. 1 , 16. 2. 2的規定。

　　b) 內置分頻揚聲器系統的輸入阻抗的檢測應符合GB/T 12060.5-2011的16. 1、16. 2. 2的規定。

　　6. 4. 2. 2無源揚聲器系統定壓輸入方式時的額定輸入電壓

　　目測產品標志和查閱產品技術文件進行確認。

　　6. 4. 2. 3有源揚聲器系統的小源電動勢

　　目測產品標志和查閱產品技術文件進行確認。

　　6.5機械噪聲的聽音檢驗

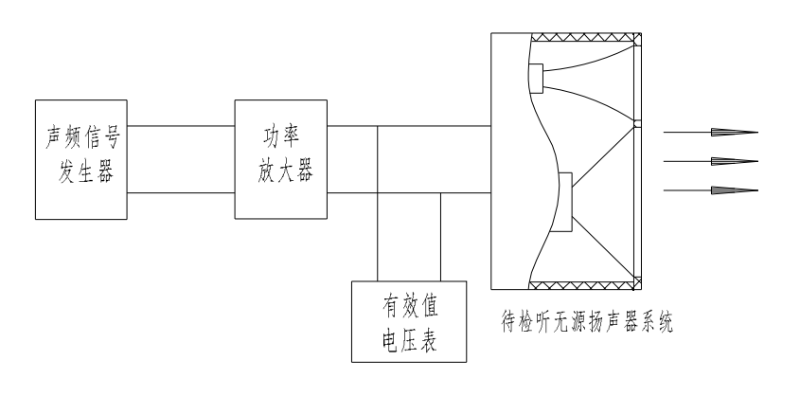

　　6. 5. 1無源揚聲器系統機械噪聲的聽音檢驗按圖1接線。在規定頻率范圍內，饋給無源揚聲器系統輸入 端十分之一額定噪聲功率對應的正弦信號電壓;以掃頻速度為3 sec /次?5 sec /次由頻率范圍的下限 掃頻至頻率范圍的上限;有衰減器時，宜將衰減器置于頻率響應的平直位置或制造商規定的位置進行。

　　圖1無源揚聲器系統機械噪聲的聽音檢驗接線圖

　　聽音位置距無源揚聲器系統參考點大于1 m處;聽音檢驗時，無源揚聲器系統周圍2 m內應無明顯 反射物。

　　功率放大器應具有比無源揚聲器系統十分之一的額定阻抗更小的輸岀阻抗，且能夠提供的正弦信號 電壓至少是無源揚聲器系統額定正弦功率對應電壓的兩倍。無源揚聲器系統輸入端的正弦信號的總諧波 失真不應超過1 %。

　　6. 5. 2有源揚聲器系統的機械噪聲的聽音檢驗應符合WH/T 58-2013的9. 1.2的規定。

　　6.6電聲性能參數

　　在自由場或半空間自由場條件下，理想的測量應在揚聲器系統的遠場中實現。測量距離應是1 m 的整數倍，但測量結果宜換算為標準距離1 m處的值。

　　由于揚聲器系統的不同揚聲器單元輻射的聲波相互作用在測量點產生聲干涉，在這種情況下，所選 擇的測量距離應使這種現象產生的誤差減至小。

　　6. 6. 1承受功率

　　6. 6. 1. 1額定噪聲功率

無源揚聲器系統的額定噪聲功率的檢測應符合GB/T 12060.5-2011的171.2、18.1的規定。

　　6. 6. 1. 2短期功率

　　無源揚聲器系統的短期功率的檢測應符合GB/T 12060.5-2011的17.2.2、18.2的規定。

　　6. 6.1.3長期功率

　　無源揚聲器系統的長期功率的檢測應符合GB /T 12060.5-2011的17.3.2、18.3的規定。

　　6. 6. 1.4額定正弦功率

　　無源揚聲器系統的額定正孩功率的檢測應符合GB/T 12060.5-2011的17.4.2、18.4的規定。

　　6. 6. 2 頻率響應

　　6.6.2.1 頻率響應

a)無源揚聲器系統的頻率響應的檢測應符合GB /T 12060.5-2011的21.1.2的規定。

b) 有源揚聲器系統的頻率響應的檢測應符合WH/T 58-2013的9.2.2的規定。

　　6.6.2.2 有效頻率范圍

　　揚聲器系統的有效頻率范圍的確定應符合GB/T 12060.5-2011的21.2.2的規定。

　　6. 6.3特性靈敏度(級)

　　無源揚聲器系統的特性靈敏度(級)的檢測應符合GB/T 12060.5-2011的20. 3. 2、20. 4的規定。

　　6. 6. 4聲壓級

　　6. 6. 4. 1無源揚聲器系統的聲壓級按饋給無源揚聲器系統長期功率，在參考軸上、遠場條件下測量得到的聲壓級折算成距參考點1 m處的聲壓級。

　　6. 6. 4. 2有源揚聲器系統的聲壓級的檢測應符合WH/T 58-2013的9. 7的規定。

　　6. 6. 5. 1指向性圖案

　　揚聲器系統的指向性圖案的檢測應符合GB / T 12060. 5-2011的23. 1. 2的規定。

　　6. 6. 5. 2 覆蓋角

　　揚聲器系統的覆蓋角的檢測應符合GB / T 12060. 5-2011的23. 4. 2的規定。

　　6. 6. 6幅度非線性

　　6. 6. 6. 1總諧波失真

　　a) 無源揚聲器系統的總諧波失真的檢測應符合GB / T 12060. 5-2011的24. 1. 2的規定。

　　饋給無源揚聲器系統的電壓不超過由5. 6. 1. 4規定的額定正弦功率對應的正弦信號電壓(也可由制 造商規定)。

　　b) 有源揚聲器系統的總諧波失真的檢測應符合WH/T 58-2013的9. 5. 2的規定。

　　饋給有源揚聲器系統的電壓不超過由5. 6. 7規定的二分之一長期輸入電壓的正弦信號電壓(也 可由制造商規定)。

　　6. 6. 6. 2 η次諧波失真(η=2或3)

　　a) 無源揚聲器系統的"次諧波失真(η=2或3)的檢測應符合GB/T 12060. 5-2011的24. 2. 2的 規定。

　　b) 有源揚聲器系統的"次諧波失真(η=2或3)的檢測應符合WH/T 58-2013的9. 5. 2、 GB/T 12060. 5-2011 的24. 2. 2的規定。

　　6. 6. 7長期輸入電壓

　　有源揚聲器系統的長期輸入電壓的檢測應符合WH/T 58-2013的9. 10. 2的規定。

　　6. 6. 8固有噪聲級

　　有源揚聲器系統的固有噪聲級的檢測應符合WH/T 58-2013的9. 12. 1的規定。

　　6. 6. 9過載源電動勢

　　有源揚聲器系統的過載源電動勢的檢測應符合WH/T 58-2013的9. 11. 1的規定。

　　6. 6. 10 動態功率

　　有源揚聲器系統的動態功率的檢測應符合WH / T 58-2013的11. 3的規定。

　　6.7安全要求

　　6. 7. 1有源揚聲器系統正常工作條件下的溫升

　　有源揚聲器系統正常工作條件下的溫升的檢測應符合WH / T 58-2013的10. 3的規定。

　　6. 7.2絕緣電阻

　　6. 7. 2. 1無源揚聲器系統的絕緣電阻使用具有直流100 V檔、測量誤差在10%以內的絕緣電阻測量?jī)x進 行測試。測試電壓為直流100 V。

　　6. 7. 2. 2有源揚聲器系統的絕緣電阻的檢測應符合GB 8898-2011的10. 3的規定。

　　6. 7.3抗電強度

　　6.7. 3. 1無源揚聲器系統的抗電強度的檢測應按輸入端與箱體之間加50 Hz、500 V的交流電壓、持續 時間1 min?

　　6. 7. 3. 2有源揚聲器系統的抗電強度的檢測應符合GB 8898-2011的10. 3的規定。

　　6.8環境適應性

　　6. 8. 1振動(正弦)

　　將無包裝的揚聲器系統各1臺以垂直、水平位置安裝于振動臺上，按表1規定的頻率范圍、單振幅、 一次掃頻時間和總試驗時間進行。

　　6. 8. 2碰撞

　　將無包裝的揚聲器系統各1臺以垂直、水平位置安裝于碰撞臺上，以加速度為100m/s²土10 m/s²、脈沖持續時間為16 ms、脈沖重復頻率為40次/ min?80次/min,脈沖波形為近似半正弦 波、碰撞次數為1000次±10次進行。

　　6. 8. 3跌落

　　跌落試驗應以大包裝為單位，跌落面應參照表2中的示意圖，跌落順序應按照3 (底)一2 —5 —4 —6 (五個側面)各1次。依次將3 —2 —5 —4 —6向下，在規定高度，受試面與地面平行，各向初速度為零， 自由釋放跌落于平整的水泥地面上，與地面接觸時的狀態不作規定。

　　7檢驗規則

　　本檢驗規則為設計定型和生產定型(或設計、生產一次定型)提供檢驗方法;產品投入生產后，為 制造商質量檢驗部門驗收提交產品及用戶在接收產品時提供統一的檢驗方法。檢驗包括：鑒定檢驗和質 量一致性檢驗(逐批檢驗和周期檢驗)。

　　7. 1鑒定檢驗

　　鑒定檢驗主要適用于產品設計定型和生產定型(或設計、生產一次定型)的檢驗，其目的是驗證制 造商是否有能力生產符合標準要求的產品。

　　7. 1. 1樣品抽取

　　從定型批中隨機抽取2個樣本。

　　7. 1.2檢驗項目、要求和方法

　　按表3中的檢驗項目、要求和試驗方法進行。

　　7. 1.3檢驗順序

　　按表3中的順序進行。

　　7. 1.4鑒定檢驗結果的處理

　　當所有檢驗項目都合格時，則判定鑒定檢驗合格。如發現有1個或1個以上樣本為不合格時，則判定 鑒定檢驗為不合格。

　　表3鑒定檢驗

　　7.2逐批檢驗

　　逐批檢驗應由制造商質量檢驗部門(可由用戶參加)進行。

　　7. 2. 1適用范圍

　　逐批檢驗適用于制造商質量部門對生產部門提交入庫的產品進行驗收。也適用于制造商與用戶的產 品交、收檢驗(當用戶有要求時)。

　　7. 2. 2檢驗批的形成

　　檢驗批應由同型號、且生產條件和生產時間基本相同的單位產品組成。

　　7.2.3檢查項目

　　逐批檢驗的檢查項目和要求見表4。

　　7. 2. 4樣本抽取

　　7. 2. 4. 1樣本應從提交檢驗批中隨機抽取。樣本可以在批生產岀來以后或在批生產期間抽取。

　　7. 2. 4. 2批的大小可由制造商給定。應以同一生產批(指生產人員、材料和零部件質量、工藝方法和 過程不變時)所生產的同一型號的產品作為一批提交。根據表5按GB/T 2828. 1-2012給岀的樣本大小 在提交批中隨機抽取。

　　7. 2. 4. 3在抽樣檢驗過程中或發貨前發現的所有不合格品，均應剔除，不應提供給用戶。

　　7. 2. 4. 4用戶在需要進行購入檢驗時，可根據銷售批、運輸批或制造商劃分的批進行驗收。

　　表4逐批檢驗檢查項目

　　7.2.5抽樣方案

　　檢驗水平、抽樣方式和接收質量限(AQL)見表5。當用戶另有要求時，接收質量限可由制造商和用 戶另行簽定技術協議。

　　表5逐批檢驗抽樣檢查表

　　7.2.6不合格

　　不合格內容和分類見表6。

　　7.2.7逐批檢驗結果的處理

　　6. 2. 7. 1當樣本的不合格品數小于或等于合格判定數時，該提交批判為合格，否則為不合格。

　　6. 2. 7. 2被判為不合格的批，按不合格項目返修或分選，待剔除岀不合格品后應再次提交檢驗。

　　表6不合格內容和分類

　　7. 3周期檢驗

　　周期檢驗一般由制造商質量檢驗部門進行。當用戶提岀要求時，允許用戶代表參加試驗。

　　揚聲器系統的周期檢驗按GB/T 2829-2002的有關規定執行。

　　揚聲器系統的周期檢驗的抽樣方式為一次抽樣、樣本為一組。檢驗項目、技術要求、判別水平、樣本數和不合格質量水平(RQL)按表7規定進行。

　　表7周期檢驗

　　7. 3. 1周期檢驗的周期

　　揚聲器系統的周期檢驗的周期為一年。如一年內只生產一批或改變?cè)O(shè)計、工藝、主要部件和材料時應按要求進行周期檢驗。

　　7. 3. 2抽取樣本

　　揚聲器系統的周期檢驗的樣本應從本周期制造的并經逐批檢驗合格的某個批或若干批中隨機抽取。 抽取樣本的方法要保證所得到的樣本能代表本周期的實際技術水平。

　　7. 3. 3周期檢驗的程序

　　按表7的項目和程序進行試驗。試驗前應對樣本按逐批檢驗的要求進行檢驗，如發現有不合格品時， 應在同一批產品中隨機抽取合格產品替換，同時對不合格品進行分析，找岀原因，列入周期檢驗報告中， 但不作為周期檢驗合格與否的依據。

　　7. 3.4周期檢驗結果的處理

　　7. 3. 4. 1周期檢驗中，不合格品數小于或等于合格判定數時，判該周期檢驗合格，否則為不合格。

　　7. 3. 4. 2周期檢驗不合格時，該周期內生產的全部產品為不合格，不得發貨。在本周期內己經生產岀 的產品，必須經過返修或篩選，并經周期檢驗合格后方認為該批產品合格。

　　7. 3. 4. 3周期檢驗不合格，而己發岀的該周期生產的產品，原則上應退回制造商，亦可由制造商和用戶雙方協商解決。

　　7. 3. 4. 4經周期檢驗的樣本原則上不得作為合格品銷售。特殊情況下，允許對經周期檢驗合格的樣本進行整修，并得到用戶的認可后，方可交付給用戶，但必須注明該產品己進行過周期檢驗。

　　8標志和包裝

　　8. 1 標志

　　標志分產品標志和包裝標志。標志應醒目清晰，易于理解。

　　8. 1. 1產品標志

　　產品標志應包括下列內容：

　　a) 產品名稱及型號;

　　b) 內置分頻揚聲器系統：額定噪聲功率、額定頻率范圍、額定阻抗或額定輸入電壓及極性等; 外置分頻揚聲器系統：分頻點、各頻段揚聲器的額定噪聲功率、額定阻抗及極性等;

　　有源揚聲器系統：額定頻率范圍、聲壓級、小源電動勢;與電網直接連接的有源揚聲器系統應標有電源的性質，額定電源電壓、電源頻率及功耗等，及符合GB 8898-2011第5章要求的內容;

　　c) 制造商名稱、商標、地址。

　　8. 1. 2包裝標志

　　包裝箱外除應有符合GB/T 191-2008規定的“向上” “怕雨”等標志外，還應有下列標志：

　　a) 產品名稱、型號;

　　b) 制造商名稱、商標、地址;

　　c) 質量(含產品)、數量、包裝箱外形尺寸。

　　8.2包裝

　　揚聲器系統的包裝應牢固，并有防震、防潮措施，以保證產品在正常的陸、海、空運輸中不受損壞， 具體的技術要求由制造商規定。包裝箱內應至少附有下列內容：

　　a) 產品合格證;

　　b) 附件;

　　c) 產品說明書。

　　9貯存和運輸

　　9. 1貯存

　　包裝好的揚聲器系統應貯存在溫度為一20 °C? + 45 °C,相對濕度不大于80 %的庫房中。庫房?jī)?nèi)應 無急驟的溫度變化，沒有酸性或其他有害氣體。

　　9.2運輸

　　包裝完好的揚聲器系統可用正常的陸、海、空交通工具運輸，運輸過程中應注意防潮、防震、防曝曬、防雨雪淋襲、防重壓等。

　　因篇幅有限請到資料下載   下載完整文件。

　　還可以了解更多關于會議室解決方案、產品和案例 等信息。

　　還可以了解更多關于體育場館解決方案、產品和案例 等信息。

　　還可以了解更多關于劇場劇院解決方案、產品和案例 等信息。

還可以了解更多關于學校教育   解決方案、產品和案例   等信息。
