針對目前用戶對劇院劇場及禮堂越來越多的功能需求和越來越高的品質要求，北京卓邦電子技術有限公司引進國外一些的設計理念，結合公司多年從事音視頻系統設計的經驗。現推出一套適合劇場劇院、禮堂、多功能廳、報告廳等類似場合使用的音視頻參考設計方案!

　　一、劇院劇場及禮堂音視頻系統解決方案概述

　　現代的劇場主要用于歌劇、舞劇、戲劇、音樂等表演藝術的演出，劇場劇院對聲場環境和聲音清晰度、均勻度、聲壓等指標都有很高的要求。劇場劇院音視頻系統 一般由音響、燈光、視頻、舞臺機械等幾個子系統構成。設計需要參考《演出場所擴聲系統的特性指標》、《擴聲系統設備互連的優選配接值》、《聲學語言清晰度測試方法》等指標。

　　1、擴聲系統：

　　擴聲系統重要的指標是大聲壓、聲場不均勻度和傳聲增益等。要實現這些指標就必須充分考慮設備的選型，必要時需要用聲場模擬軟件進行建模模擬。聽眾席有合適的響度。良好的聲音自然度，即聲像一致，聲音信號真實重放。使與會人員能感受到聲源的真實存在，達到高保真重放的擴聲要求。

　　擴聲系統需要配備話筒 、調音臺、均衡器、音頻數字處理器、電源時序器、功放 、音箱等設備。

　　2、燈光系統：

　　合理的燈光系統配置，搭載具有現代科技高水平的燈具和器材，是保證舞臺燈光照明系統總體設計目標得以實現的前提條件。燈具、燈位的合理配置是充分體現燈光設計水平的重要標志。舞臺燈光常用的有面光、側光、頂光、逆光、追光等區位構成布光陣列，舞臺各部位均有布光點，杜絕死區，可靈活多變按需組合。

　　3、投影顯示系統：

　　投影系統是由投影機、投影屏幕、圖像控制器及其他輔助設備組成的顯示系統，一般用于一個畫面的超大屏幕顯示、特技顯示、以及多個畫面的多窗口顯示等。如攝像機、投影機、電視機、投影幕布等。

　　4、舞臺機械系統：

　　舞臺機械系統包括臺上機械、臺下機械、升降舞臺、伸縮舞臺、旋轉舞臺、活動假臺口、燈光吊籠、燈光吊片、對開系統、電影銀幕架、升降系統、電動吊桿機、雙出軸電動吊桿機、單出軸電動吊桿機、一次排繩滾筒式電動吊桿機、拉幕機、變頻調速拉幕機、電動對開拉幕機等。

　　5、舞臺幕布系統

　　舞臺幕布是各種類型的劇場影劇院禮堂俱樂部演播廳等舞臺上不可缺少的設備，它起著裝飾舞臺，提高演出效果的作用·目前舞臺上廣泛使用的幕布主要有舞臺大幕 、二道幕、三道幕、檐幕、橫側幕、紗幕、天幕、吸音幕、串疊幕、側幕、安全防火幕等種類。

　　6、舞臺內通系統：

　　由內通主機、耳機、對講機等設備組成，可以供演員、劇場工作人員作為內部通訊使用。

　　劇院、劇場、禮堂音響系統是為舞臺表演藝術服務的，應該大限度地、準確地體現出完整的舞臺藝術表現力。因此，音響系統是一個為表演藝術服務的高品質聲音重放展示平臺。 對音響系統而言，應該擺脫傳統的"工程"設計理念，提升到"工程藝術"相結合的層次，一切的工程都為表演藝術服務，盡量較地滿足表演藝術的使用需要。根據整個劇院的規模定位及功能設想，確定擴聲系統的主要設計內容包括以下方面：劇院的觀眾廳擴聲系統，舞臺返送監聽系統，以及控制室監聽系統。

　　二、劇院劇場及禮堂功能分析

　　劇院建成后將是重要文化設施，具有重要的意義及肩負著重要的責任，在使用功能上，更應該切合實際。因此，我們對該劇院作以下定位。

　　1、劇院的使用功能：

　　滿足音樂類演出的需要;

　　滿足歌舞劇演出的需要;

　　滿足戲劇戲曲演出的需要;

　　滿足會議等語言擴聲的需要;

　　滿足大型綜藝演出的需要。

　　2、設計特點：

　　足夠的聲壓;

　　良好的聲場均勻度;

　　平滑傳輸頻率特性;

　　良好的傳聲增益;

　　適應性強方便擴展;

　　系統操作管理方便。

　　3、設計依據：

　　GB/T 28049-2011 《廳堂、體育場館擴聲系統設計規范》

　　JGJ57-2000，J67-2001《劇場建筑設計規范》

　　GB 4959-2011《廳堂擴聲特性測量方法》。

　　GBJ 76-84《廳堂混響時間測量方法》

　　GB/T 14476-93《客觀評價廳堂語言可懂度的“RASTI”法》

　　GB/T 14197-93《聲系統設備互連的優選配接值》

　　三、劇院劇場及禮堂系統功能

　　作為一專多能的多功能劇院，其音質設計相當重要，音質設計雖屬建筑聲學設計范疇，這些指標包括響度、清晰度、混響時間、環繞感、親切感等。但是，隨著電聲技術的迅速發展，通過一套優良的擴聲系統將聲源信號盡可能不失真地在每一個座位處還原，并改進特定聽音區的主觀聽覺感受都已成為現實。擴聲系統可以使得歌詞清晰可靠、音樂有上佳的明晰度和細膩感、整體有適當?shù)幕祉懜?、歌唱聲與樂隊聲都有足夠的響度和平衡感。具體來說，劇院擴聲系統的主要作用有：

　　改進語言清晰度和音樂明晰度;

　　擴展動態范圍(聲源功率不足時);

　　改進一場演出中不同位置(對白、歌聲和器樂聲)之間的聲平衡(正確地操作擴聲系統);

　　應具有良好的聲還原特性(使用電聲時應感覺不到有"電聲"的存在);

　　根據藝術創作要求對人聲和樂器聲進行修飾或產生特定的效果;

　　在無樂隊伴奏時重放歌舞劇的伴奏音樂;

　　可將部分節目信號存儲和預設程序以簡化技術操作;

　　可對現場節目進行拾音、記錄以及為廣播或電視轉播提供現場音頻信號。

　　四、劇院劇場及禮堂音視頻系統設計技術特點

　　1、足夠的聲壓

　　隨著現代錄音技術的發展以及人們聽覺鑒賞水平的提高，要求系統有足夠動態余量，以適應不失真還原大動態的節目信號。本方案選用的揚聲器 功率大，靈敏度高，與之匹配的功放具有足夠的功率儲備。經計算廳內聲壓已優于現行標準，達到設計指標要求。

　　2、良好的聲場均勻度

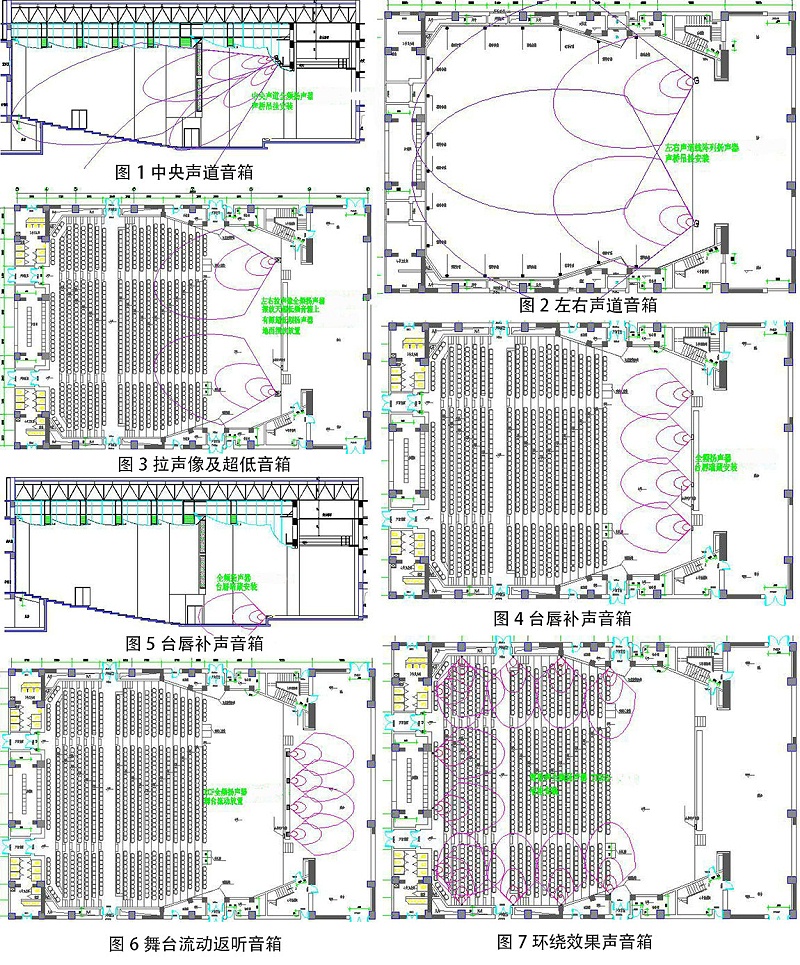

　　線性陣列音箱，根據聽眾區的具體位置和面積，組成"點"聲源陣列，有效降低陣列的梳狀濾波效應，所選用的揚聲器都是恒指向揚聲器，有利于語言清晰度的提高，聽眾區都處于揚聲器的覆蓋范圍內，可以預見聲場均勻度是良好的，而計算機的模擬運算結果也證明了這一點。

　　3、平滑傳輸頻率特性

　　系統中每路揚聲器通道都自帶參量均衡器，而且指向性控制范圍內各頻率聲束寬度變化很小，而且在擴聲系統中，每路揚聲器都連接有一臺房間均衡器(在DSP數字音頻處理系統中)，能提供足夠的手段觀眾廳和舞臺區耦合空間聲場對傳輸頻率特性的影響，確保系統的傳輸頻率特性平滑。

　　4、良好的傳聲增益

　　系統中的揚聲器布置合理，主要表演區均在主擴聲揚聲器的覆蓋范圍外，所選用的揚聲器均采用恒定指向號角，-6dB角外的聲能衰減迅速;另外，選用的傳聲器均為心型指向、超心型指向。因此，系統的傳聲增益要達到設計目標是有保障的。

　　5、適應性強方便擴展

　　在設計過程中除對上述客觀可測量指標進行考慮外，還從使用的角度出發，放寬系統的適應性，除可以滿足會議擴聲要求外，還可以滿足多種類型的演出要求，整個系統有效重放頻率寬度為25Hz—18kHz。

　　6、系統操作管理方便

　　在設計中充分考慮調音師的操作習慣和管理方便，調音臺的操作界面按調音師的操作習慣布置，操作方便靈活;系統中主擴聲的所有的音頻處理設備均有密碼保護功能和多模式聲場控制及切換功能，方便管理。

　　7、低的系統噪聲

　　系統噪聲的產生及引入，主要跟設備的檔次以及系統配接方法有關。在本設計中均采用本底噪聲很低的高端產品，系統采用星型接地，每路揚聲器系統都自帶電源濾波電路，系統所有外部接口都采用變壓器進行隔離，因此，本方案中我公司提出的本底噪聲指標是可實現的。

　　8、可靠性高、技術成熟

　　系統在設計中，在揚聲器的大聲壓、功放的功率儲備、揚聲器的保護、音頻處理器的處理能力以及主控調音臺等環節引入冗余備份的設計理念。

　　ZOBO卓邦產品涵蓋擴聲、數字會議、集中控制、智慧教育、智能廣播、高清錄播和遠程視頻通訊等多系統，在致力于提供、穩定、高性價比產品的同時，還為客戶提供的系統解決方案及服務。

　　卓邦在技術上緊跟行業發展方向，在研發和創新上堅持不斷進取，目前已獲31項資質認證，其中5項認證、4項認證、22項行業資格證書。企業不斷發展的同時也獲得了眾多客戶和行業機關的好評和獎勵 。

　　公司研發、生產的產品目前銷售全國各地，服務應用于政府、企業、部隊、學校等各行各業，包括會議、指揮、酒店、劇場劇院、體育場館 、演出、高娛樂場所等各種不同的細分領域。

　　劇院劇場及禮堂音視頻系統適應場合對穩定度要求高的劇場劇院、大報告廳、多功能廳、禮堂等。也適合經常舉行重大會議的室內外場合。免費設計方案：我的需求和此方案類似，我要聯系ZOBO卓邦 音視頻方案設計。
