1 主題內容與適用范圍

本標準等效采用標準IEC 914《會議系統電及音頻的性能要求》。

1.1 主題內容

本標準規定了各種型式有線和無線會議系統的低要求及其音頻設備的基本音頻性能要求，以保證在正常工作狀態下的互換性和性能;還有利于確定和比較不同會議系統的質量，且可由這些系統技術要求中列出的性能決定其合適的用途。

1.2 適用范圍

本標準適用于會議系統和組成這個系統的各個部分，或用作該系統的輔助設備(耳機、傳聲器、放大器等設備)。

2 引用標準

GB 2018 磁帶錄音機測量方法

GB 2421～2424 電工電子產品基本環境試驗規程

GB 3100 單位制及其應用

GB 5465.1 電氣設備用圖形符號繪制原則

GB 5465.2 電氣設備用圖形符號

CB 6832 頭戴耳機測量方法

GB 7159 電氣技術中的文字符號制訂通則

GB 8898 電網電源供電的家用和類似一般用途的電子及有關設備的安全要求

GB 9001 聲頻放大器測量方法

GB 9396 揚聲器主要性能測試方法

GB 9401 傳聲器測量方法

GB/T 14197 聲系統設備互連的優選配接值

SJT 10444 電聲學名詞術語

SJ/Z 9141.2(IEC 574-3) 視聽、視頻和電視設備與系統 第3部分：視聽系統中設備互連用連接器

SJ/Z 9141.3(IEC 574-4) 視聽、視頻和電視設備與系統 第4部分：系統中設備互連的優選配接值

.

3 術語

3.1 人員 persns

3.1.1 代表 delegate

具有發言和收聽設備的與會者。

3.1.2 譯音員 interpreter

通過翻譯系統將一種口語口譯成一種或多種其他語言的人員。

3.1.3 操作人員 operator

操作控制設備和視聽設備，調換錄音機的磁帶、監聽送到譯音員和代表聲音質量的人員。

3.1.4 技術人員 technician

能完成操作人員的職能，還要在判斷和修理設備故障方面受過培訓的人員。

3.1.5 聽眾 audience

在會議上不發言，而只有收聽設備的人員。

3.2 耳機 earphones

3.2.1 頭戴耳機——傳聲器、頭戴送受話器 headset

由傳聲器(送話器)和頭戴耳機(受話器)組成的裝置。

3.2.2 耳掛式耳機 ear shell

掛在人耳上的耳機。

3.3 通路 channels

3.3.1 原聲通路 floor channel

原聲通路是分配發言者(代表、主席、或演講人)講話的音頻通路。

在會議同聲傳譯系統(CSIS)和語言分配系統設備(LDS)的所有通路選擇器上，原聲通路用“O”或“OR"(原聲)來標志。

當某一通路的語言與原聲通路的語言相同時，則該通路也可用來作原聲語言分配。

3.3.2 譯音語通路 language channel

譯音語通路是一種分配指定語言的音頻通路。

在會議同聲傳譯系統和語言分配系統設備的所有通路選擇器上，用“1、2、3……”來標注譯音語通路。

3.3.3 呼叫通路 call channel

呼叫通路是一個從譯音員到主席、發言者到操作人員處，或從操作人員到主席或發言者處，傳輸信息的音頻通路。

3.4 系統 systems

3.4.1 自動系統 automatic system

在自動系統中，傳聲器由代表操作，但在會議同聲傳譯系統中，操作人員可以優先控制。

3.4.2 手動系統 manual system

在手動系統中，傳聲器由操作人員操作和控制。

3.5 會議室的排列 conference room configurations

3.5.1 圓桌形式 round table configuration

代表們圍著一張桌子或一組桌子就座，全體代表都能參與會議。

3.5.2 講堂討論形式 seminar configuration

演講者能在房間前面的一個講臺或桌子前講話，那里還有一張為主席而設的桌子或操縱臺。代表面向講臺就座。

主講者和在座的主席、委員及代表都能不間斷地參與討論。

3.5.3 演講形式 lecture configuration

演講者能在房間前面的一個講臺或桌子前發言，那里還有一張為主席而設的桌子或操縱臺聽眾面向房間前面就座。

發言者和在座的主席或委員能連續地參加討論，聽眾能在一定限度內提問和討論。

3.5.4 記者招待會形式 press conference configuration

一個或幾個發言者在房間前面的講臺前發言，與會者面向講臺就座。

發言者能對與會代表發表他的講話，與會者能在一定限度內提問和討論。

3.5.5 委員會(代表會)形式 parliament configuration

演講者能在房間前面的講臺上發言，代表面向講臺就座。

演講者能對代表發表他的講話，而代表能在一定限度內提問和討論。

3.6 典型的會議系統 typical conference systems

——會議傳聲器系統(CMS)和會議討論系統(CDS)。

——會議譯音系統(CIS)。

——語言分配系統(LDS)，

——會議表決系統(CVS)。

3.6.1 概述

通常可用三種不同型式的安裝方式。

a. 固定式

在固定式中，設施和電纜的敷設是固定的，系統的單機是組合成整體的。

b. 半固定式

在半固定式中，設施是可移動的或固定的，電纜是固定安裝的，系統中的某些設備可固定安裝在設施中，或放在桌子上。

c. 移動式

在移動式系統中，所有的設備，包括電纜的敷設都是可插接的和移動的。

3.6.2 傳聲器系統 microphone systems

3.6.2.1 會議傳聲器系統 conference microphone system

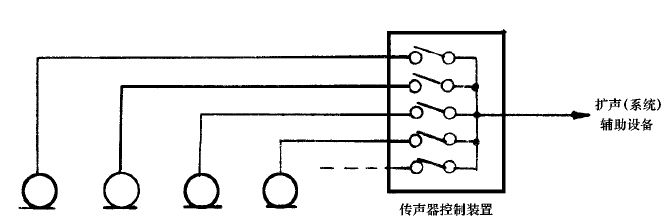

會議傳聲器系統是一個集中控制的可供全體代表在會議中使用的單通路聲系統(見圖1)。在這個系統中傳聲器的數目通常比代表的數目要少，且常用各種類型的傳聲器。

圖 1 會議傳聲器系統

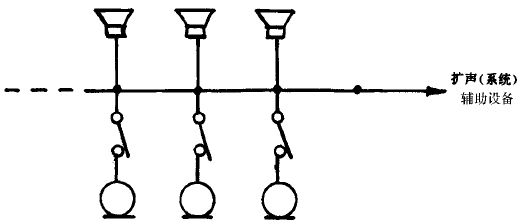

3.6.2.2 會議討論系統 conference discussion system

會議討論系統是一個可供代表和主席分散自動或集中手動控制傳聲器的單通路聲系統(見圖2)。

在這個系統中，所有參加討論的人，都能在其座位上方便地使用傳聲器，通常是分散擴聲的，由一些發出低聲級的揚聲器組成，置于距代表不大于1m處。

也可以使用集中的擴聲，同時應為旁聽者提供擴聲。

圖2 會議討論系統

在會議傳聲器系統和會議討論系統這兩個系統中，有些傳聲器可能同時工作，但這不應使聲級明顯地下降。這兩個系統均應具有供錄音(開盤式或盒式)和接入擴聲系統的輸出。

有供電視新聞媒介的聲音分配(MSDC)，電話會議和同聲傳譯系統的互連裝置也是合理的。

3.6.3 會議同聲傳譯系統 conference simultaneous interpretation system

會議同聲傳譯系統是由傳聲器系統(CMS/CDS)，譯音員設備和單通路或多通路語言分配系統(LDS)所組成。

會議同聲傳譯系統有兩種類型：

a. 單通路會議同聲傳譯系統 single channel CSIS

在單通路會議同聲傳譯系統中，譯音語是經由一個單通路語言分配系統分配給代表的。此時原聲可以用擴聲系統來分布。因此，多能用兩種語言(見圖3a)。

任何時候，處于工作狀態的代表傳聲器應限制為一個。

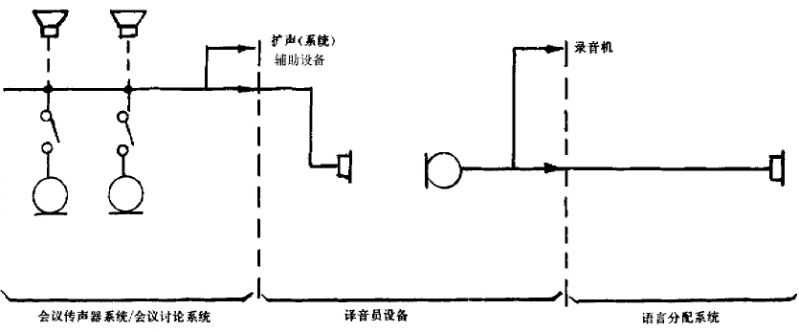

圖3a 會議同聲傳譯系統——單通路

b. 多通路會議同聲傳譯系統 multi-channel CSIS

在多通路會議同聲傳譯系統中，譯音語和原聲是通過各自的語言分配系統通路分配給代表的，因此，可以使用兩種以上的語言，多語言數則決定于可提供的通路數(見圖3b)。

任何時候，處于工作狀態的代表傳聲器應限制為一個。

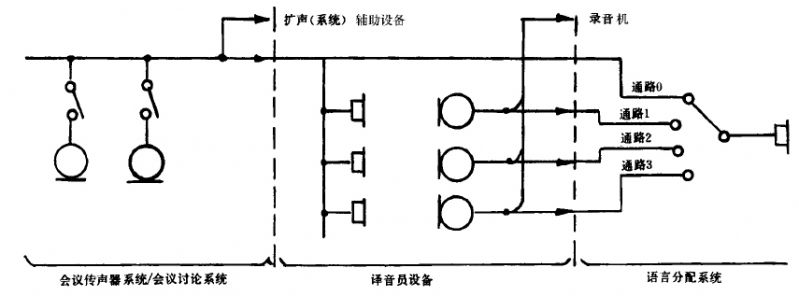

圖3b 會議同聲傳譯系統——多通路

3.7 語言分配系統 language distribution system

在單通路會議同聲傳譯系統中，語言分配系統是用來把譯音員的譯音語言分配給代表的。

在多通路會議同聲傳譯系統中，語言分配系統是用來把發言者的原聲和譯音語言分配給代表的。

每種譯音語需要有自己的語言通路，也可有一個備用通路。

可采用各種語言分配系統，但集中在二個主要類型：

a. 有線;

b. 無線(感應式、無線發射式、紅外線式)。

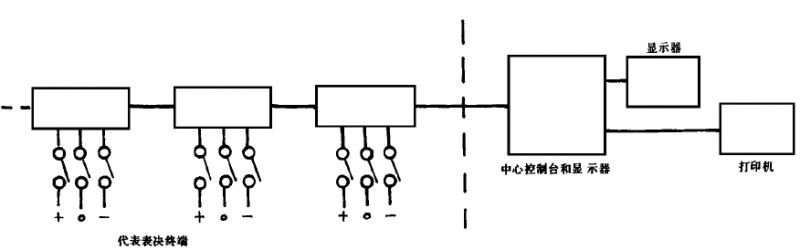

3.8 會議表決系統 conference voting system

會議表決系統是一個與分類表決終端網絡連接的控制數據處理系統，每個表決終端至少設有3種可能的選擇：同意、反對、棄權(見圖4)。

圖4 會議表決系統

控制臺可供主席或工作人員來選擇和開動表決程序。在表決結束時，后的累計結果將清楚地顯示給主席、工作人員和代表。標準的表決程序是：

a. 秘密表決，不能逐個識別表決的結果。

b. 公開表決，能鑒別出每個表決者及其表決結果。

結果的顯示是可以選擇的，可以選擇：

直接顯示：在表決進行中，顯示各個中間結果，在預先選定的表決時間終止時，顯示后的結果。

延時顯示：不顯示中間結果，只在預先確定的表決時間終止時，顯示表決的后結果。

可以預先選定表決的持續時間，可以把時間限定在30s、60s、90s等?；蛘卟挥柘薅?即由主席決定表決的終止)。

推薦的附屬設備有：

大型顯示器(所有代表都能看見)：顯示總的表決結果和/或各自的表決結果。

視頻顯示器：顯示累計的表決結果和/或各自的表決結果。

打印機：打印出總的表決結果和/或各個的表決結果、以及全部表決數據的文件。

4 設備的低要求

4.1 概述

4.1.1 指示器的色標

典型會議系統設備上的指示燈或發光二極管，應該使用下列顏色：

紅：“亮”時表示傳聲器“接通”。“不亮”時用來表示傳聲器“斷開”的狀態。

紅：輸出通路已被占用。

綠或黃：表示其他功能。

4.1.2 指示器尺寸和亮度

待定。

4.2 傳聲器系統(CMS和CDS)

4.2.1 概述

為了有效的參與會議議程，應提供給代表或聽眾一些傳聲器。在會議傳聲器系統(手動控制)中，優先采用下列傳聲器：

a. 臺式(立式)傳聲器;

b. 落地式(立式)傳聲器;

c. 指揮臺/講臺(立式)傳聲器;

d. 鈕扣/項鏈(頸上)傳聲器;

e. 自由伸縮(活動的)傳聲器;

f. 流動式(手持式)傳聲器。

在會議分配系統中(自動或手動控制)，采用下列傳聲器：

臺式(立式)傳聲器;

落地式(立式)傳聲器。

傳聲器型式可根據會議室的排列形式(見3.5條)來選用。

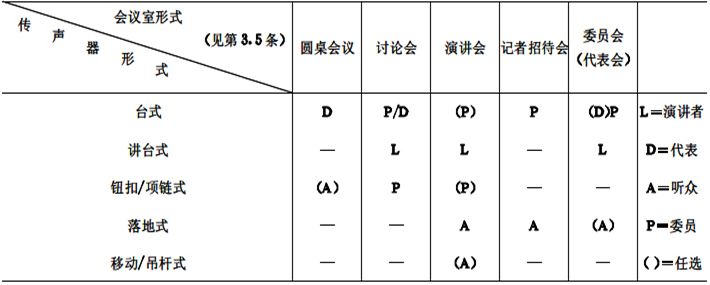

優先使用表1列出的傳聲器。

表 1

4.2.2 會議討論系統臺式傳聲器的功能

4.2.2.1 主席、代表傳聲器的控制裝置;所有的主席和代表的傳聲器組件上，都需要一個“傳聲器工作按鈕開關”。

若不用“舉手”方法，在手動控制系統中的所有代表傳聲器裝置上，需要設有一個“請求”按鈕開關。

建議所有的主席臺傳聲器裝置都設一個“優先按鈕開關”。

4.2.2.2 可以選用綜合在傳聲器裝置內的揚聲器，以適當?shù)穆暭?jí)，為1～2個代表提供原聲通路。

4.2.2.3 所有型式的傳聲器裝置上都需要一個傳聲器狀態指示器，對發言者提示其傳聲器是接通的。也可以幫助主席，其他代表、譯音員和操作人員確定發言者的位置。

4.3 譯音員設備

4.3.1 概述

每個譯音室內，應為每個譯音員提供獨自的收聽和發言控制器，連同相應的指示器。

控制板/裝置應位于監視窗和工作面之間，以求占用小的面積。

該控制板/裝置不應阻擋譯音員和會議大廳之間的視線和妨礙工作臺面。

4.3.2 功能和控制裝置

只有在4.3.2.3，4.3.2.4，4.3.2.5，4.3.2.9，4.3.2.10條和第4.5條中的功能和控制裝置適用于單通路會議譯音系統。

而下述的所有功能和控制裝置全都適用于多通路會議譯音系統。

4.3.2.1 輸入通路選擇器

選擇器應平滑地動作，不產生機械或電的噪聲，操作這些控制裝置時，在兩個通路間不應出現短路。

4.3.2.2 輸入通路預選器

為了保證可靠和及時地把原聲通路轉接到轉譯通路，應設置一個鈕子開關，在一般情況下它接入原聲通路。當扳動開關在轉譯位置上時，輸入通路就置位于通路選擇器上。

4.3.2.3 音量控制器

應使用對數式電位器來調整收聽電平，使得在整個控制范圍內部有聽得見的效果。

4.3.2.4 音調控制器

應設置連續可調降低低音電平的控制器，在125Hz的電平與1kHz的比較，至少可壓低12dB。

也可以設置連續可調提升高音電平的控制器，8kHz的電平與1kHz的比較，至少可提升12dB。

4.3.2.5 頭戴耳機/頭戴耳機-傳聲器的終端設備

每個譯音員需要一個頭戴耳機/頭戴耳機-傳聲器的連接器插口，對固定設備該插口宜設在工作面的下方、工作臺的左面。而對移動式設備則宜設在譯音員控制盒上。

輸出端應有防短路保護。

4.3.2.6 監聽揚聲器(移動系統任選)

監聽揚聲器的功能是在譯音室“暫停譯音”時允許譯音員暫時摘下其頭戴耳機-傳聲器，繼續跟蹤會議的進程。

監聽揚聲器應重放原聲通路的聲音，當同一譯音室的任一個傳聲器工作時，該揚聲器應立即無聲;它需有自己的音量控制器。

4.3.2.7 輸出通路選擇器

a. 多通路會議譯音系統正常工作時，每個譯音室各分配一種語言。也就是每個譯音室各工作在一個輸出通路上。

然而，常常需要同一個譯音室工作在兩個或更多個輸出通路上。在這種情況下，可以經這些輸出通路把兩種或更多種語言交替的送出。因此，控制臺少應有選擇兩個輸出通路的裝置。

為此目的，可采用下列兩個系統：

(1)AB選擇

可選擇兩個通路中的任一個(A或B)。

在譯音員控制盒上選擇輸出通路，該譯音室的譯音員就實現從A轉換到B，或者從B轉換到A。

可以有兩種預選A和B通路的方法：

在譯音員控制盒上，或在操作人員的控制臺上。

(2)多通路選擇

可以選擇任一通路;

由譯音員在譯音員控制盒上直接選擇輸出通路。

b. 占用通路的指示

當幾個譯音室共同操作在一個給定的輸出通路時(例如從法語和德語譯音室都譯成英語)，需要有一光學的指示，以指示該通路已被占用。當某一譯音員的傳聲器工作在此通路上，該指示就應顯示在接入該通路的所有譯音員控制盒面板上。

當該通路空出時(即沒有傳聲器在通路上工作)這個指示(通常是一個發光二極管)就應立即消失。

為了滿足這個功能，該指示器不得在選擇該輸出通路時、而應在傳聲器接通時點亮。

c. 互鎖

如果設置兩個或更多的通路，要有互鎖性能，以防止重復占用某一給定的通路。

d. 語種符號

語種的符號應緊靠通路的選擇鍵。

4.3.2.8 主席、演講者、操作人員的呼叫通路(移動設備可任選)

在會議過程中發生故障時(例如代表不用傳聲器就開始發言或其他緊急情況)，譯音員應能通過接有監聽揚聲器的專用線路，小心地通知主席和/或演講人。

不論傳聲器開關處于何種狀態，應有一個專用的按鍵使該呼叫線路工作。

這種指示也可送給操作人員。

4.3.2.9 傳聲器接通鍵

傳聲器通/斷開關控制傳聲器接入輸出通路。如果把接入一個通路的所有譯音員傳聲器都斷開，則原聲就自動地接入該通路。

供兩位譯音員使用的控制臺上，傳聲器控制器可以組合在一個開關上。

4.3.2.10 暫停鍵

一個自復位鍵應能切斷譯音員的傳聲器信號，而不接回到原聲通路(見4.3.2.9條)，但必須熄滅傳聲器狀態指示器。

4.3.2.11 傳聲器狀態指示器

每一個傳聲器點應設置一個信號燈或發光二極管，以指示傳聲器的“接通”狀態。

4.3.3 譯音員控制臺/控制板

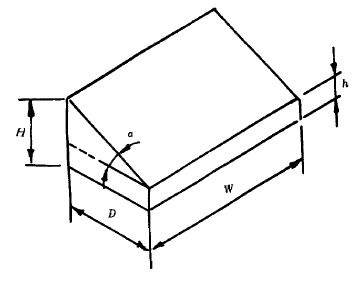

4.3.3.1 自立式控制臺(見圖5)

圖5 自立式控制臺

控制臺寬W：<250mm;

或：<400mm為雙譯音員控制臺。

控制臺深D：<2l0mm。

控制臺高H：<150mm。

面板傾斜角a：10°

前高h(yuǎn)：10mm

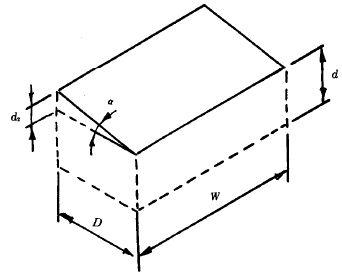

4.3.3.2 固定嵌入式面板(見圖6)

圖6 固定嵌入式面板

面板寬W：<300mm;

或：<400mm裝有揚聲器;

或：<600mm為雙譯音員用面板。

面板深D：<210mm。

面板傾斜角a：0°～15°。

裝入深度d1：<130mm;

d2：<40mm。

4.3.4 譯音員設備的說明

4.3.4.1 收聽(輸入)部分(供每個譯音員)

a. 通路選擇器(4.3.2.1條);

b. 通路預選器(4.3.2.2條);

c. 音量控制器(4.3.2.3條);

d. 音調控制器(4.3.2.4條);

e. 頭戴耳機/頭戴耳機-傳聲器的連接器(4.3.2.5條);

f. 監聽揚聲器(4.3.2.6條)。

(每個譯音室至少一個，移動式系統則任選)。

4.3.4.2 頭戴耳機/頭戴耳機-傳聲器

a. 每付頭戴耳機由兩個耳掛式耳機組成。(插入耳內的聽診式或耳罩式耳機不適用)。

b. 重量：每付頭戴耳機重150g;每付頭戴耳機-傳聲器重250g(塞繩重量除外)。

c. 帶1.5m長的軟電纜，終端連接無鎖的插頭(頭戴耳機)。

d. 頭環壓力：2.5N(建議頭環要可調)。

4.3.4.3 發言(輸出)部分

a. 輸出通路選擇器(4.3.2.7條);

b. 傳聲器接通鍵(4.3.2.9條);

c. 暫停鍵(4.3.2.10條);

d. 傳聲器狀態指示器(4.3.2.11條)。

4.3.4.4 傳聲器

a. 每個譯音員配置一個單指向傳聲器，或者在移動式設備中，3個譯音員配置2個單指向傳聲器。

b. 帶1.5m長的軟電纜。

c. 能有效地隔離機械振動。

d. 頭戴耳機-傳聲器(任選)。

每個譯音員有一個頭戴耳機-傳聲器(以代替頭戴耳機和傳聲器)。

4.3.4.5 其他設備

a. 主席、演講人、操作人員的呼叫通路(移動設備任選)。(4.3.2.8條)。

b. 通訊員呼叫鍵(任選)。

4.4 代表的收聽設備(語言分配系統中的設備)

4.4.1 收聽器

收聽器有二種型式：有線的和無線的。雖然可用各種的傳送技術，但通常只有下列性能和元器件是認可的。

4.4.1.1 有線收聽器

a. 收聽器放在或裝在會議桌/椅子上成一整體。

b. 控制器的布置應符合人機工程學的要求。

c. 音量控制器。

d. 通路選擇器(單通路不適用)。

e. 原聲通路監聽揚聲器(任選)。

4.4.1.2 無線收聽器(接收機)

a. 放在桌子上或便攜式。

b. 控制器的布置應符合人機工程學要求。

c. 音量控制器。

d. 通路選擇器(單通路不適用)。

e. 重量：200g。

f. 一次充電或電池的小工作壽命，15h。

4.4.2 頭戴耳機

代表的耳機應考慮下列要求：

a. 代表感覺舒適：

聲學上：聲音重放的質量和環境噪聲的隔離;

物理上：重量和可靠性;

衛生;

配接：電聲換能器在電氣和機械上應與系統配接。

b. 電纜長度應大于80cm。

注：可供使用的頭戴耳機的型式，例如：頭戴耳機、插入式耳機、貼耳式耳機、耳罩式耳機、耳掛式耳機、聽診式耳機等。

4.5 技術人員的設備

4.5.1 技術人員設備的綜述

技術人員室內應有：

按照4.5.3條的控制設備和/或設備立柜;

按照4.3.4.5條向主席呼叫通路用的傳聲器;

按照4.3.4.2條的頭戴耳機或頭戴耳機-傳聲器;

錄音設備;

視聽設備;

擴聲設備。

4.5.2 技術人員室

如設置技術人員室，應做一個推拉式的前窗。

無論它有無固定設備，應至少有一間技術人員室。就其他情況而論(半固定的或移動的譯音室，不論有無固定設備)，也建議有一間固定的技術人員室;如無可能，則房間的面積應足夠供人員和設備用。

4.5.3 控制設備

控制設備能使技術人員按會議程序及主席的指令監聽和控制會議室內所有的傳聲器和譯音系統的功能。

由譯音員到技術人員和從技術人員到主席、演講人都可以有呼叫通路。

4.5.4 傳聲器工作方式

可采用下列傳聲器工作方式：

a. 代表或技術人員能用傳聲器座上的按鈕或用控制設備(一個雙控系統)開啟傳聲器;

b. 代表有一個“請求發言”按鈕，發信號給技術人員，但后者擁有是否開啟傳聲器的權利;

c. 只有技術人員能夠控制傳聲器;

d. 自動排隊和按順序接通的系統;

e. 主席的傳聲器能優先或不優先工作。

4.5.5 狀態監視

在控制設備上可以監視下列功能：

a. 各個請求和已開啟的代表傳聲器;

b. 是譯音室還是原聲通路接入語言通路。

4.5.6 音頻監聽和監視

a. 用頭戴耳機。此外，如果需要的話，可加用所有通路的揚聲器;

b. 用節目電平指示器(對自動控制系統為任選)，連續指示原聲通路的電平，也能指示每一譯音通路的電平。

4.5.7 音量控制

每個通路的音量應能分別控制(自動音量控制的系統除外)。

4.5.8 輔助裝置

a. 對附加信號源可提供輔助輸入裝置，例如，附加的傳聲器系統、磁帶錄音機、電影或電視的聲音通路。

b. 輔助輸出裝置可把原聲通路接到擴音系統，把一個或多個通路接到廣播設備，把所有通路接到錄音通路等。

.

5 音頻設備的電性能要求

5.1 一般要求

5.1.1 測量方法

聲系統設備的測量，如頭戴耳機、頭戴耳機-傳聲器、揚聲器、放大器等，應按照聲系統設備中有關部分所述的測量方法進行，如GB 6832、CB 9401、GB 9396、CB 9001等;磁帶錄音機的測量則按GB 2018。

5.1.2 單位

本標準采用GB 3100所規定的單位制(SI制)。

5.1.3 標記及其符號

5.1.3.1 標記

端子和控制裝置應適當標記以鑒別其功能特性和極性。

標記應能校對控制裝置，并按用戶說明書中給出的資料以足夠的準確性識別控制裝置的位置。

5.1.3.2 標記的符號

標記由易懂的文字符號、記號、數字和顏色組成。并符合GB 7159和GB 5465.1～5465.2的要求。

不包含在上述標準中的標記，必須在用戶說明書中說明。

5.1.4 人身安全和防止火災蔓延

設備的人身安全和防火災蔓延應符合GB 8898標準。

為了防止使用者暴露在高聲級中，系統中須有限制聲級的措施，其聲壓級不應超過105dB(以20μPa為基準)。

5.1.5 測量的環境條件

在下列溫度、濕度以及氣壓極限范圍內的任一組合的條件下來進行測量和機械方面的檢驗：

環境溫度：15～35℃;

相對濕度：45%～75%;

氣壓：86～106kPa。

以上是設備必須符合的環境條件。超過這個范圍設備可以工作，但不要求符合其全部特性，并可允許在更為極端的條件下貯存設備。

如制造廠認為需要，也可規定與上述不同的環境條件，但這些條件須從標準GB 2421～2424中選取，測試應在這些規定的條件下進行。

5.1.6 干擾

5.1.6.1 無線電干擾

a. 對電磁場的抗擾度

會議系統可能受到無線電干擾，判斷系統有無抗無線電干擾的適當保護能力，其方法如下：系統處于電磁場強度為1V/m的干擾下，在30～50kHz之間的任一載頻上，一個1kHz調制頻率、調幅度為30%的調幅波、并以額定輸入電平為參考電平的信號與干擾電平之比應大于40dB。

b. 會議系統引起的干擾

會議系統可能是一個無線干擾源。因此，會議系統應服從法令的要求。

5.1.6.2 對磁場的抗擾度

判斷系統有無抗磁場干擾的適當?shù)谋Ｗo(hù)能力，其方法如下：以一個頻率在50Hz時為1A/m，頻率在150Hz時為0.2A/m，頻率在250Hz～20kHz之間為0.1A/m磁場強度的外部干擾源，所產生的A計權噪聲電平，至少應低于額定輸入電平40dB。此要求不適用于會議系統中使用感應線路輸入的頭戴耳機。

5.1.6.3 對光的抗干擾度

用光作為訊號載體的系統，應能在日光或鎢絲燈光1klx的照射下，滿意地工作。若必須使用紅外傳輸系統，應避免采用高頻激勵的照明系統。

5.1.7 會議室的要求

會議室的聲學要求，應有助于語言的傳輸。在通風和照明這些固定設備工作時，其空?qǐng)霏h(huán)境噪聲應不超過40dB(A計權)聲壓級。會議室的譯音室的技術要求見《同聲傳譯室的一般特性和設備》。

注：《同聲傳譯室的一般特性和設備》廣播電影電視部設計院譯自ISO 2603(1983)。

5.1.8 互連用的連接器

系統互連用的連接器見SJ/Z 9141.2(IEC 574-3)。

5.1.9 電配接值

電配接值應按GB/T 14197標準和SJ/Z 9141.3(IEC 574-4)。

5.1.10 規定的特性

用戶在購置系統前應可使用本標準表4～11中所列出的特性。正如與本標準有關的某些國標所規定，會議系統各設備的特性分類，應按GB 9001，GB 9401，GB 6832的規定。

5.2 音頻性能要求

5.2.1 概述

本條規定了會議系統應滿足的音頻性能要求，并規定作為分立裝置的傳聲器、頭戴耳機、傳輸鏈路(見圖7和表2)以及與一般傳輸鏈路組合的傳聲器(見圖7和表3)的特性。這里所指的傳輸鏈路是包括鏈路輸入到輸出之間的所有設備(放大器、控制器和長有100m任何規格電纜的鏈路)。

(雙三角表示多通路鏈路)

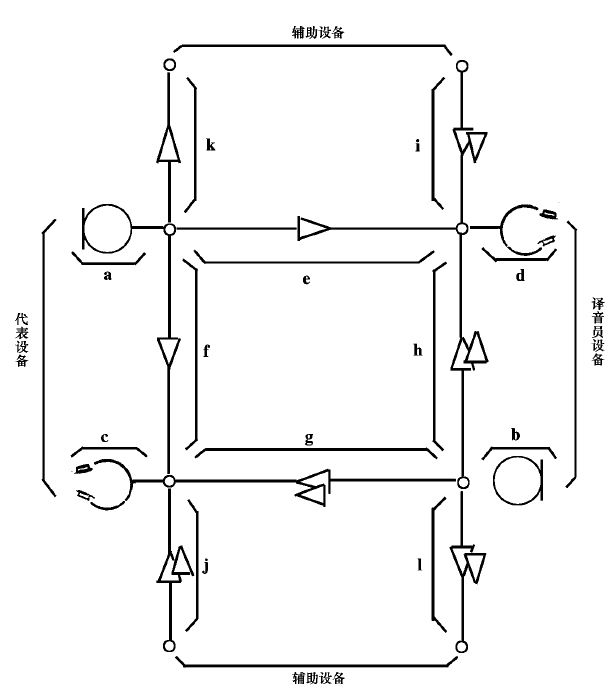

圖7 音頻系統的示意圖

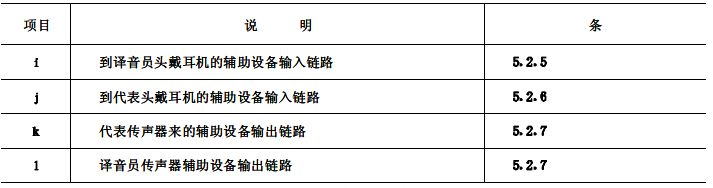

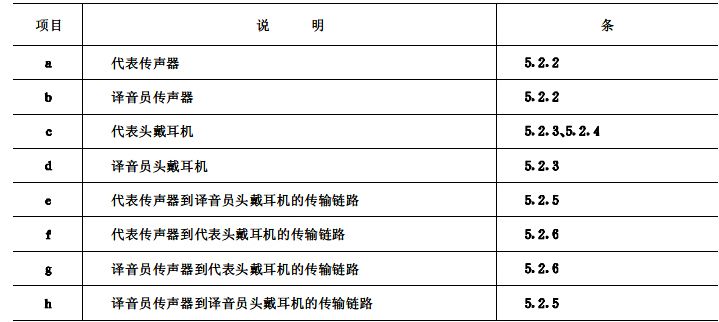

表2 分立裝置

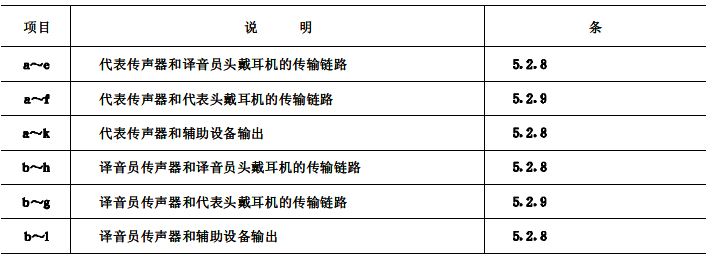

表3 組合裝置

5.2.2 傳聲器(見表2中的a和b項)

性能要求和測量方法見表4，示意圖見圖8。

圖 8

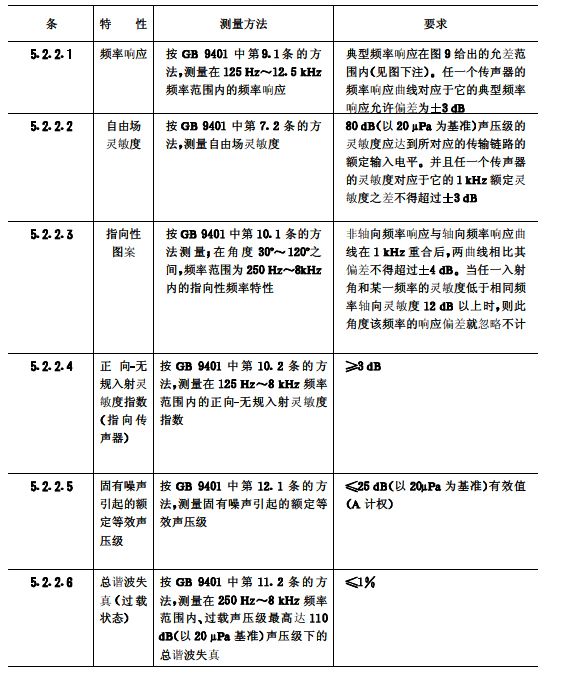

表 4

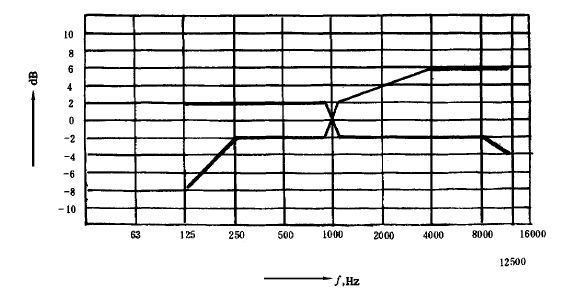

圖9 傳聲器典型頻率響應允差范圍

注：為了在一個特定系統內等同采用，應采用頻率響應具有類似型式的傳聲器。

5.2.3 貼耳式耳機(見表2中c和d項)

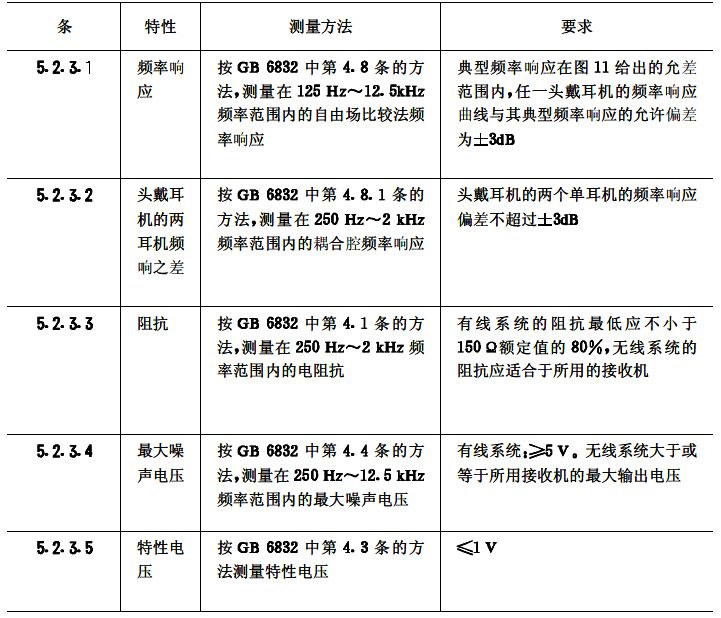

性能要求和測量方法見表5，示意圖見圖10。

注：優先用并聯連接的頭戴耳機。

圖 10

表 5

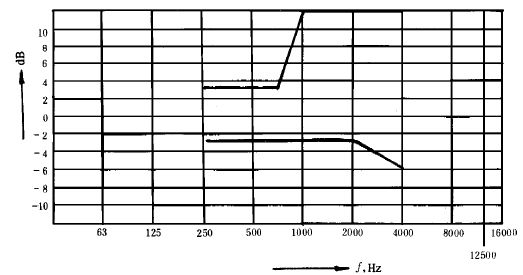

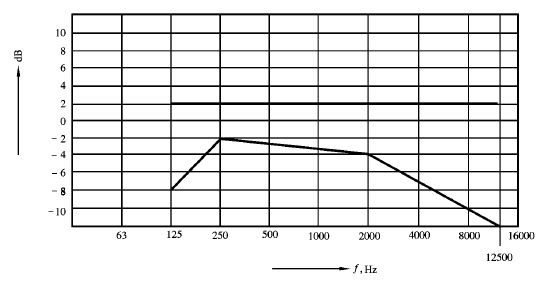

圖11 貼耳式耳機典型頻率響應的允差范圍

5.2.4 聽診式和耳掛式耳機(見表2中c項)

性能要求和測量方法見表6，示意圖見圖12。

圖 12

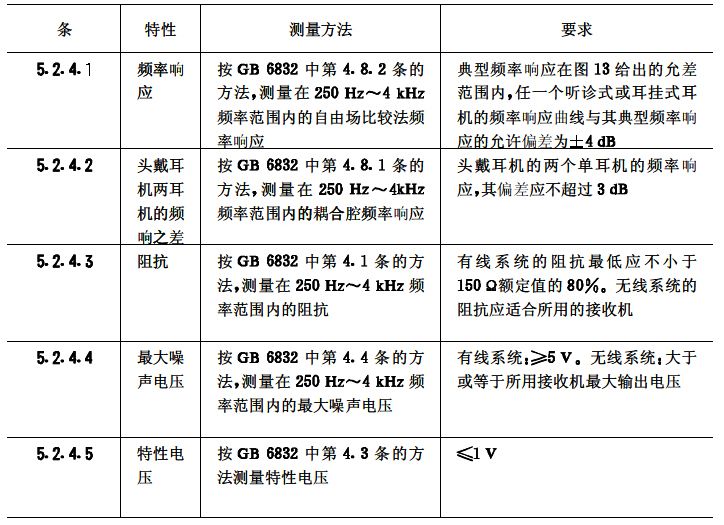

表 6

圖13 聽診式和耳掛式耳機典型頻率響應的允差范圍

5.2.5 傳輸鏈路(見表2中的e和h項)

輔助設備輸入鏈路(見表2中的i項)。

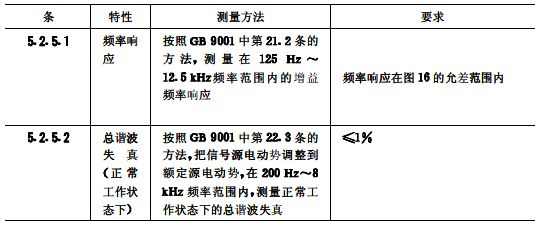

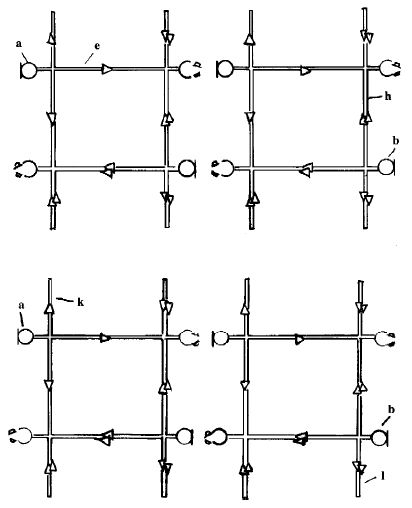

性能要求和測量方法見表7，示意圖見圖14、圖15。

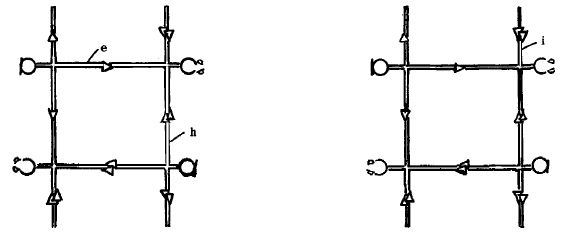

圖 14 圖15

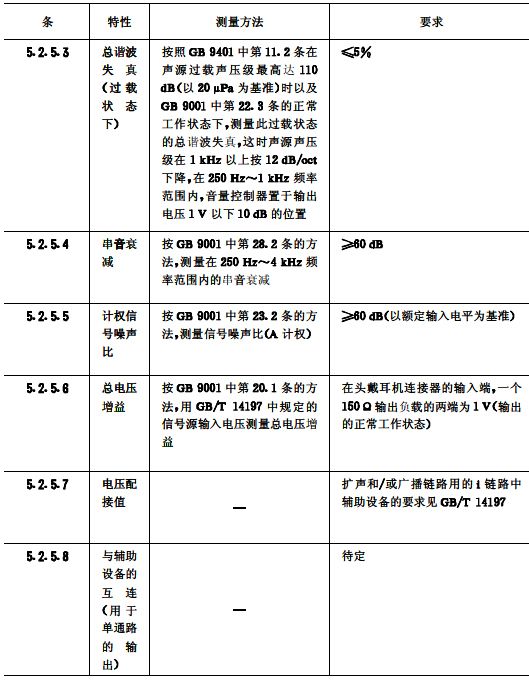

表 7

注：在提到正常工作狀態時，應考慮到以下基準輸出狀態：在125Hz～12.5kHz頻率范圍內，150Ω輸出負載的兩端為1V。

第5.2.5.7條和第5.2.5.8條為輔助設備輸入鏈路的附加要求。

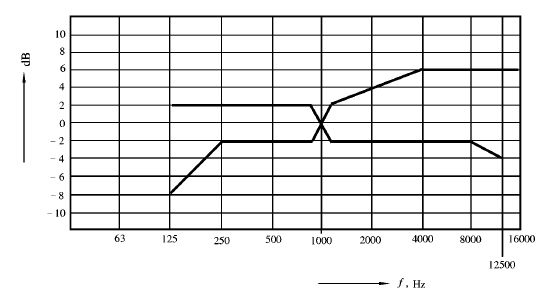

圖16 傳輸鏈路典型頻率響應的允差范圍

5.2.6 傳輸鏈路(見表2中f和g項)

輔助設備輸入鏈路(見表2中j項)。

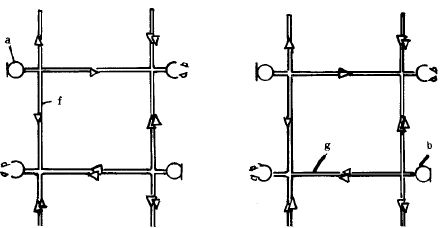

性能要求和測量方法見表8，示意圖見圖17。

圖 17

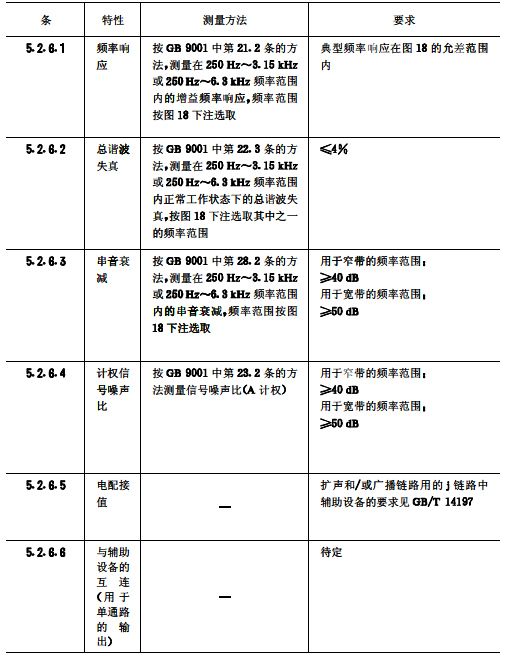

表 8

注：在提到正常工作狀態時，應考慮到以下基準輸出狀態：在125Hz～12.5kHz頻率范圍內，一個150Ω輸出負載的兩端為1V。

第5.2.6.5條和第5.2.6.6條為輔助設備輸入鏈路的附加要求。

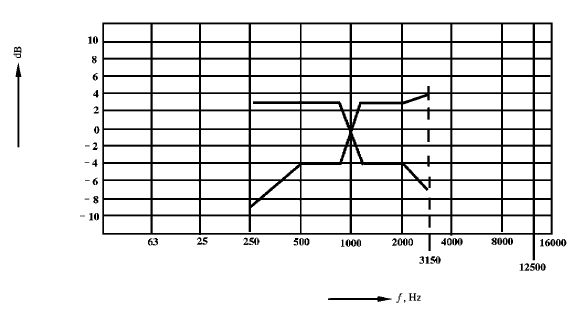

圖18a 傳輸鏈路典型頻率響應的允差范圍

(用于窄帶的頻率范圍)

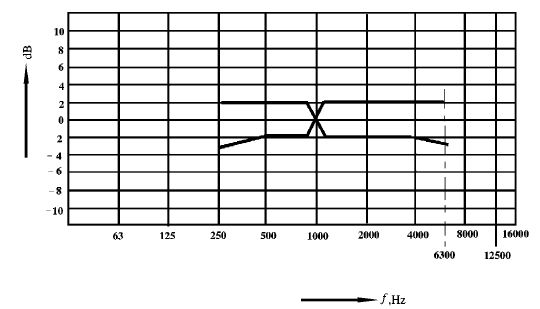

圖18b 傳輸鏈路典型頻率響應的允差范圍

(用于寬帶的頻率范圍)

注：不同的音頻傳輸系統的頻率范圍，可選取窄帶或?qū)拵В舷揞l率愈高的系統一般能得到較好的清晰度。

5.2.7 輔助設備的輸出鏈路(見表2中的k和1項)

性能要求和測量方法見表9，示意圖見圖19。

圖 19

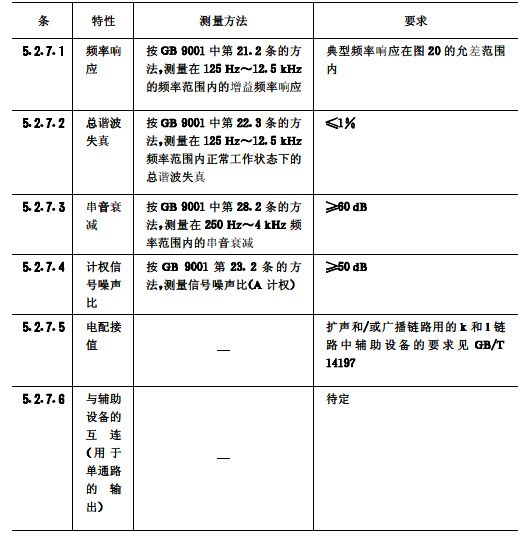

表 9

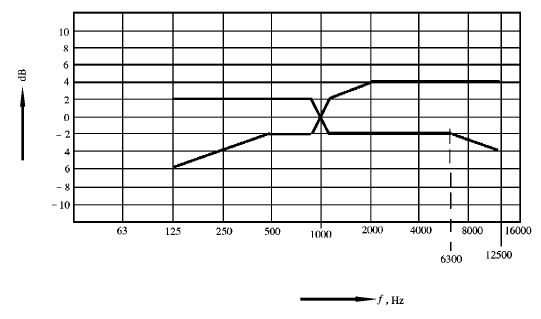

圖20 輔助設備輸出鏈路典型頻率響應的允差范圍

5.2.8 組合裝置(見表3中的a～e、b～h、a～k和b～l項)

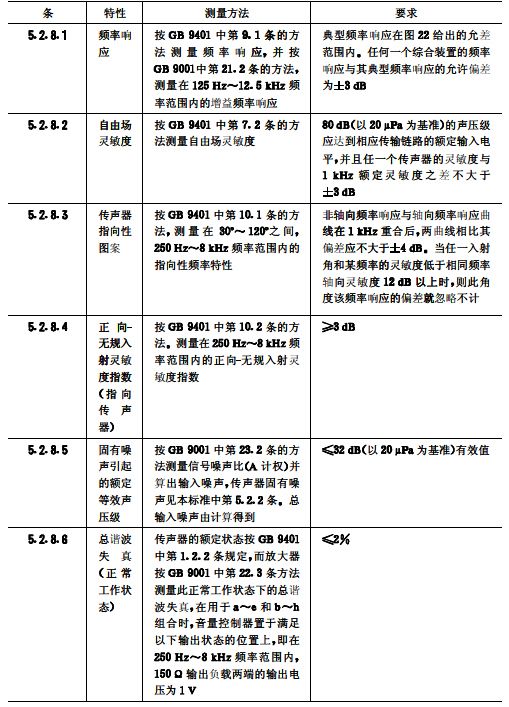

性能要求和測量方法見表10，示意圖見圖21。

圖 21

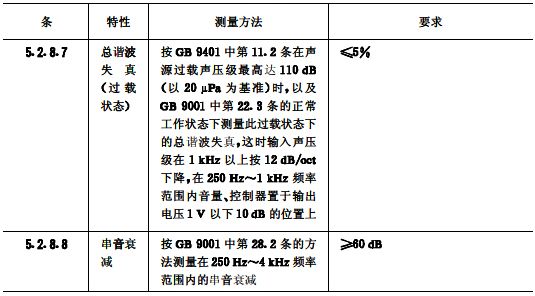

表 10

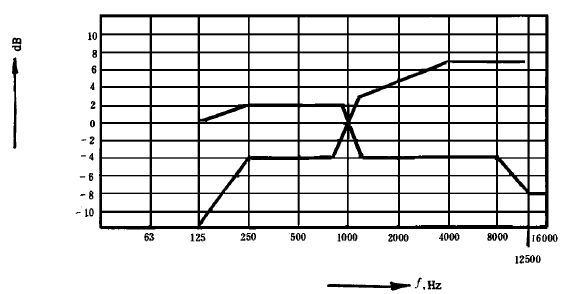

圖22 5.2.8條規定的組合裝置典型頻率響應的允差范圍

5.2.9 組合裝置(見表3的a～f和b～g項)

性能要求和測量方法見表11，示意圖見圖23。

圖 23

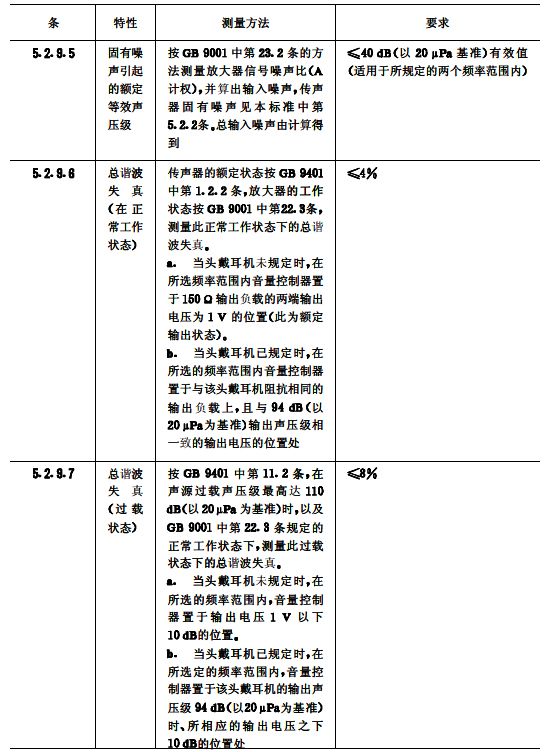

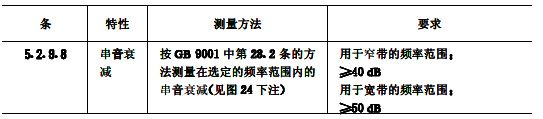

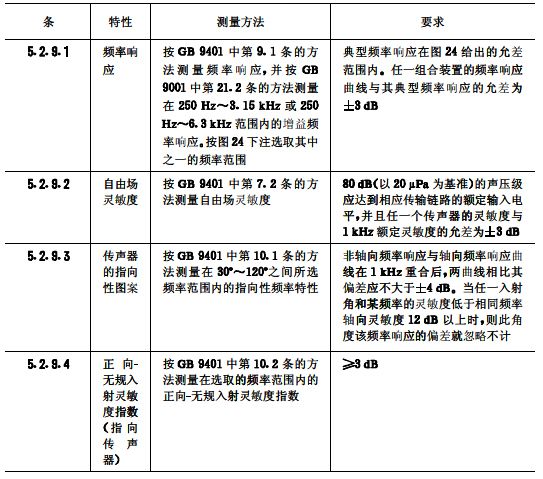

表 11

在第5.2.9.3條及5.2.9.4條、5.2.9.6條、5.2.9.7條中所提到的頻率范圍只與圖23中的代表和譯音員以及圖9中的性能要求有關，在第5.2.9.1條中所述的寬的頻率范圍，用于組合裝置。

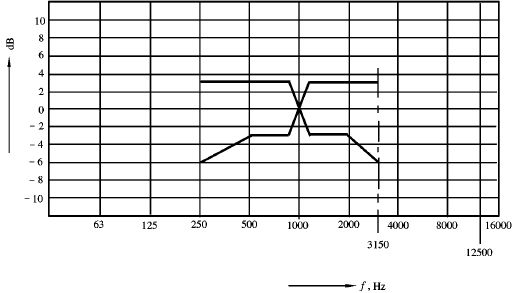

圖24a 5.2.9條中所規定組合裝置典型頻率響應允差范圍

(用于窄帶的頻率范圍)

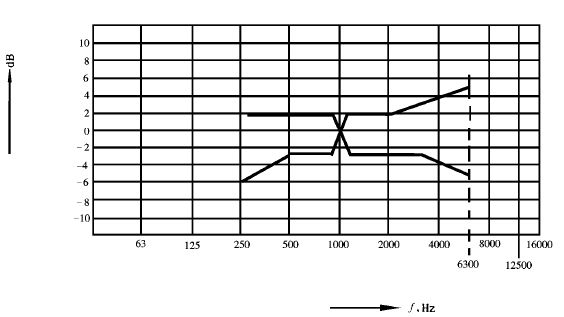

圖24b 5.2.9條中所規定組合裝置典型頻率響應允差范圍

(用于寬帶的頻率范圍)

注：不同的音頻傳輸系統的頻率范圍可選取窄帶和寬帶，上限頻率越高的系統一般能得到較好的清晰度。

附 錄 A

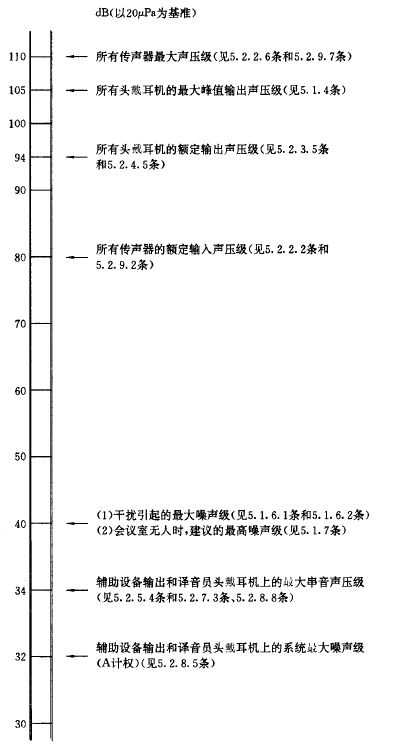

聲壓級比較尺度

(補充件)

附加說明

本標準由全國電聲學標準化技術委員會提出。

本標準由杭州無線電廠、廣播電影電視部設計院共同起草。

本標準主要起草人李齊勛、駱學聰、許美良、梁亞峰、馮彪。

　　因篇幅有限請到資料下載   下載完整文件。

　　還可以了解更多關于會議室解決方案、產品和案例 等信息。

　　還可以了解更多關于體育場館解決方案、產品和案例 等信息。

　　還可以了解更多關于劇場劇院解決方案、產品和案例 等信息。

還可以了解更多關于學校教育   解決方案、產品和案例   等信息。
